Samochodowy zasilacz CD-ROM'u

    Opis układu :
Jest to prosty układ, który ma zapewnić zasilanie CR-ROM'u w aucie.
Układ zbudawany jest z szeregowo połączonych stablizatorów LM7812 i LM7805.
Na płytce umieszczony jest bezpiecznik zabezpieczający przed zniszczeniem.
Stabilizatory zostały tak umieszczone na płytce, aby można było przykręcić całość do obudowy napędu.

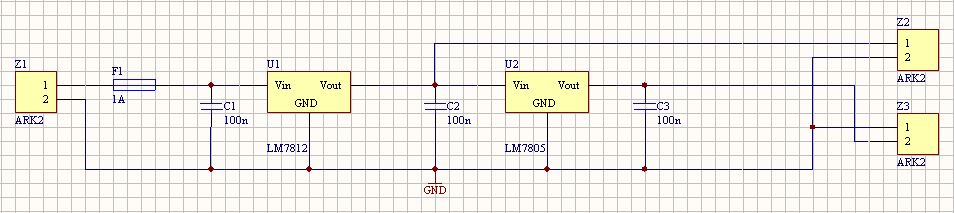

  Schemat (kliknij aby powiękrzyć)

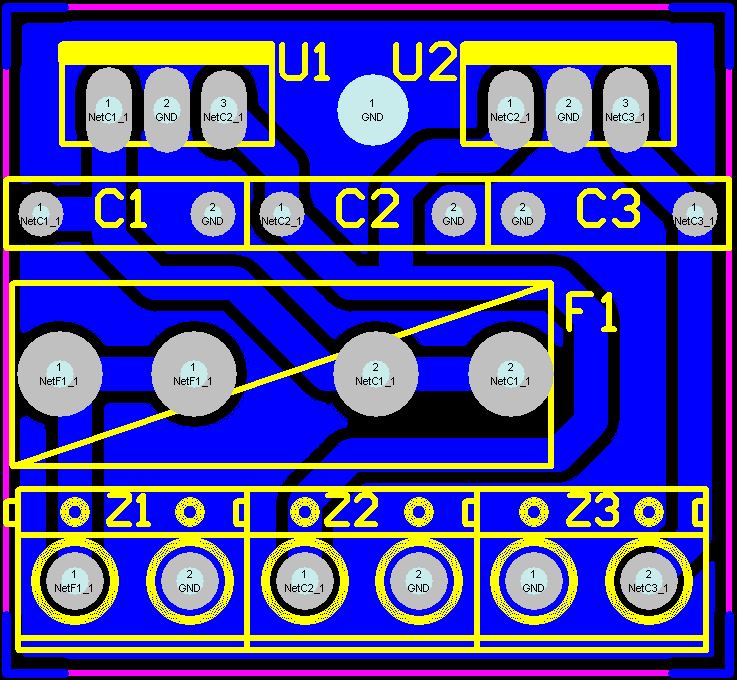

  Płytka (kliknij aby powiękrzyć)

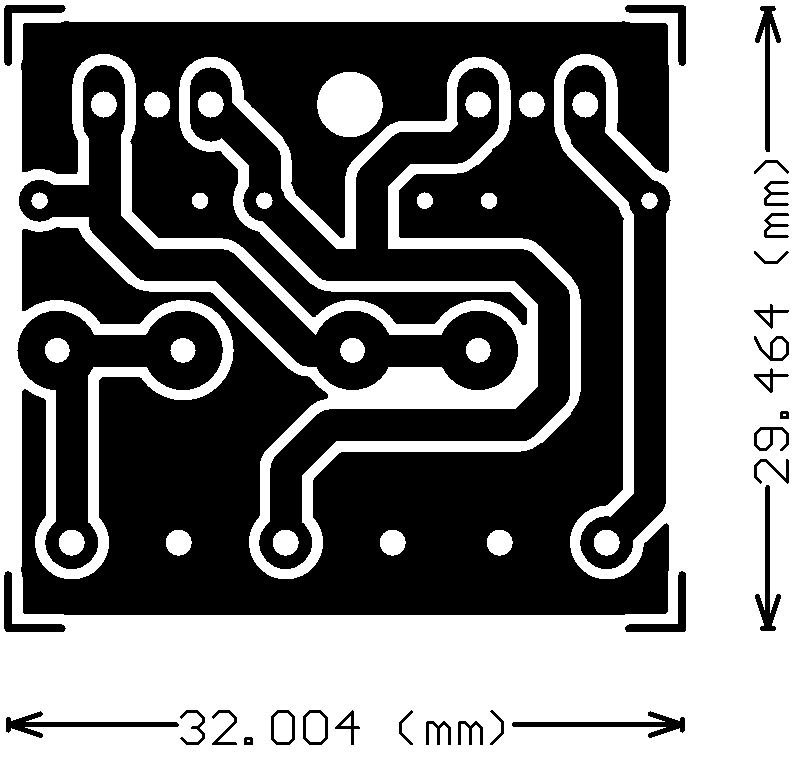

   Szablon do prasowania:), podane są dokładne wymiary aby można przeskalować obrazek.
OBRAZEK BEZ SKALI !!! (kliknij aby powiękrzyć)


Zastosowanie:
     Jak sama nazwa wskazuje, układ służy do zasilania CD-ROM'u.
Można używać go w aucie lub wszędzie indziej gdzie nie mamy zapewnionego napięcia 5/12V wymaganego dla takich napędów.


Wykaz elementów:

100nF/100V ----- 3 szt.
LM7805 --------- 1 szt.
LM7812 --------- 1 szt.
BZ F2A --------- 1 szt.
gniazdo bezp. -- 1 szt.
złącza wg uznania.

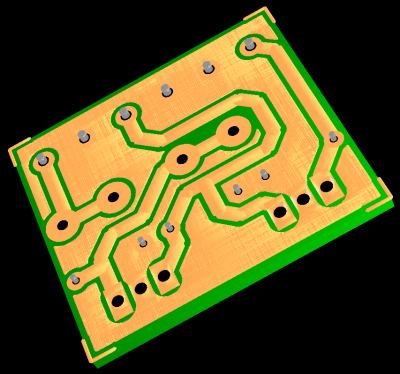

płytka w 3D
