Samochodowy Wzmacniacz 4x40W (sin)

     Naprawdę porządny wzmacniacz. projekt powstał zaraz po kupnie nowej fury (VW Scirocco MKII). Moc 4x45W mocy elektrycznej :).
Układ napewno zadowoli więkrzość miłośników muzuki w aucie.
Wzmacniacz powstał w oparciu o kostkę Philips'a TDA8571J

Wybrane parametry układu TSA8571J:
- zasilanie 14,4V (max. 18V)
- chwilowy prąd wyjściowy 7,5A na kanał
- prąd "standbay" 0,2uA (max. 100uA)
- prąd "switch-on" max. 80uA
- impedancja wejścia 30kom
- maksymalna moc wyjściowa 40W na kanał
- zabezpieczenie termiczne, przeciwzwarciowe i przed odwrotnym podłączeniem zasilania

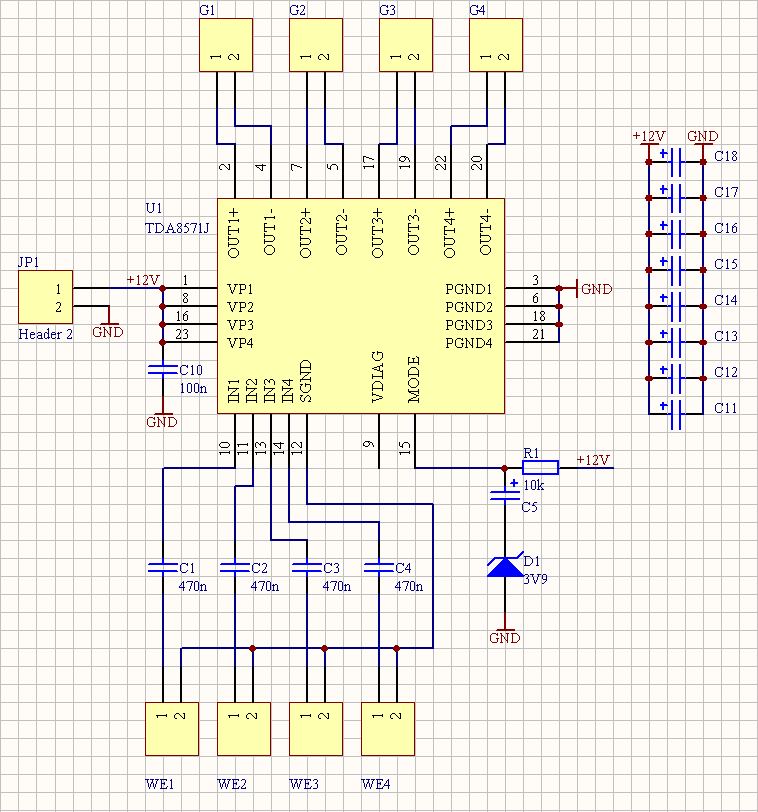

  Schemat (kliknij aby powiękrzyć)

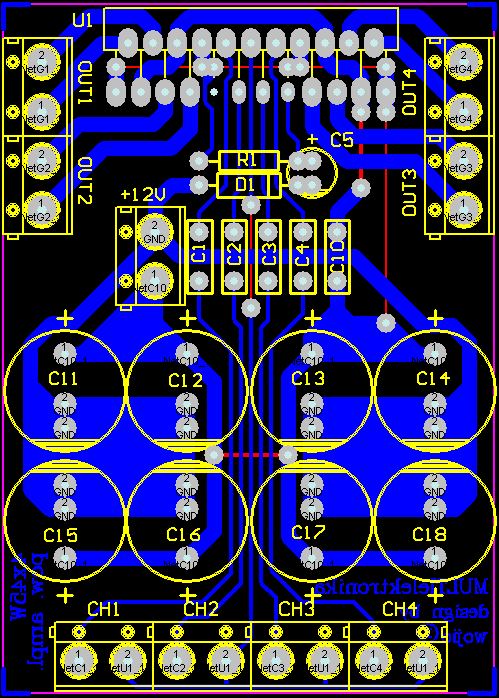

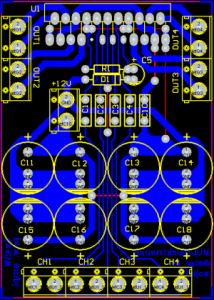

  Płytka (kliknij aby powiękrzyć)

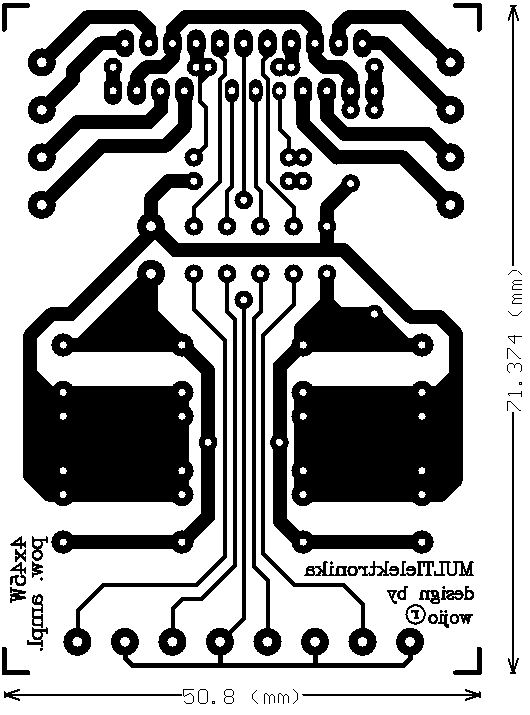

  Szablon do prasowania:), podane są dokładne wymiary aby można przeskalować obrazek.
OBRAZEK BEZ SKALI !!!   (kliknij aby powiękrzyć)


Opis układu:
     Sercem układu jest kostka TDA8571J Philips'a (opisana powyżej). Kondensatory 8*2200uF/16V zapewniają stały dopływ mocy do układu nawet przy mocniejszym "uderzeniu".
Elementy R1, D1, C5 to układ "soft start".
Wszystkie ścieżki "prądowe" należy dodatkowo pokryć cyną.
Kostkę należy przykręcić do solidnego radiatora i zapewnić dobrą wentylację podczas użytkowania.
Płytka zrobiona metodą "żelazkową".



Zastosowanie:
     :)


Wykaz elementów:

10k -------------- 1 szt.
100n ------------- 1 szt.
10uF/16V --------- 1 szt.
470n ------------- 4 szt.
2200uF/16V ------- 8 szt.
3v9 (zener)------- 1 szt.
TDA8571J --------- 1 szt.
DS18b20 ---------- 1 szt.
Złącza ---------- wedle uznania.




no i znów brak płytki w 3D :( ale ...




bez radiatora

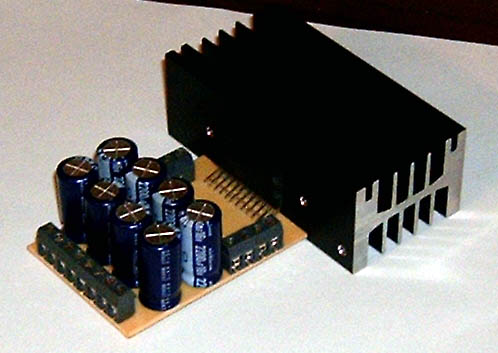

z radiatorem
(zdjęcia prototypu, elementy soft startu są od strony druku)
