VFD IW-18

     Ciekawostką jest wyświetlacz VFD na lampie produkcji byłego ZSRR - IW-18.
Lampę nabyłem swego czasu na Allegro i w końcu znalazła swoje zastosowanie.
Sterowanie lampą odbywa się przy udziale 8-miu rejestrów CD4094, które są multipleksowane przez CD4017.
Licznik CD4017 jest taktowany z generatora CD4060.
Dodatkowo generator taktuje prostą przetwornicę 12-30V do zasilania siatek wyświetlacza.
Wyświetlacz jest trochę "nadziany" układami, ale chciałem uzyskać układ, który umożliwia szeregowe wpisanie wartości wyświetlanej i jej zapamiętanie, bez konieczności zbytniego angażowania procesora. Z drugiej strony była to "zabawa" edukacyjna.

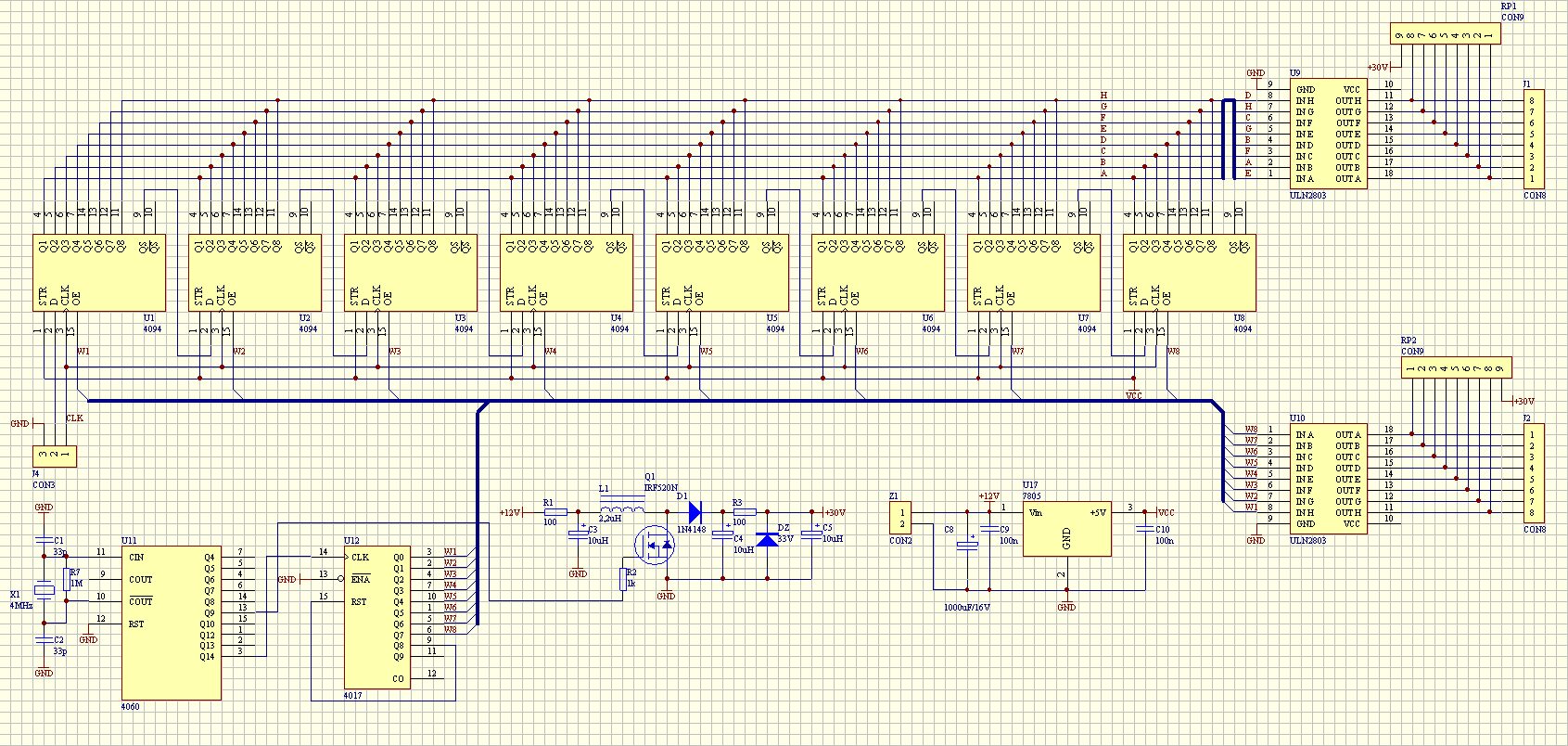

  Schemat (kliknij aby powiękrzyć)

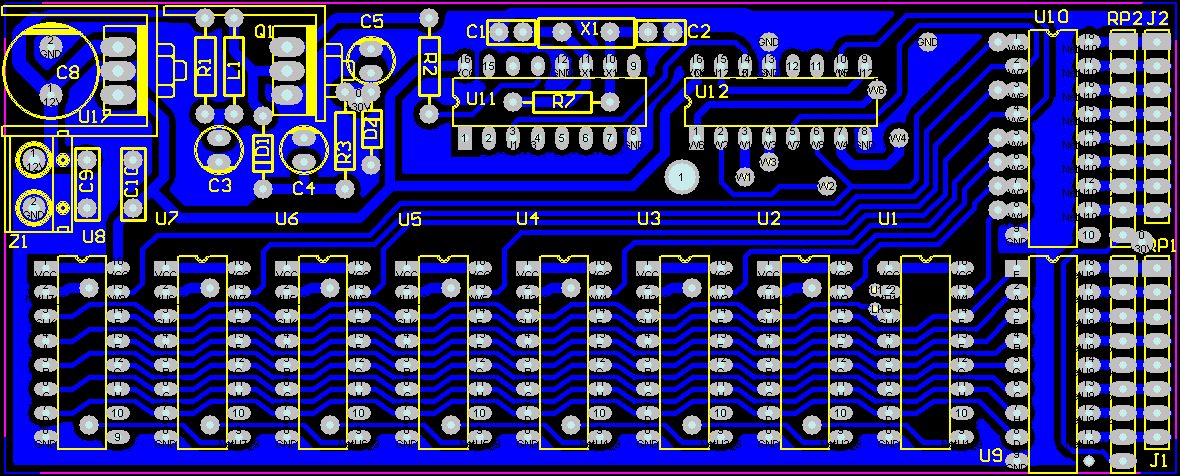

  Płytka (kliknij aby powiękrzyć)

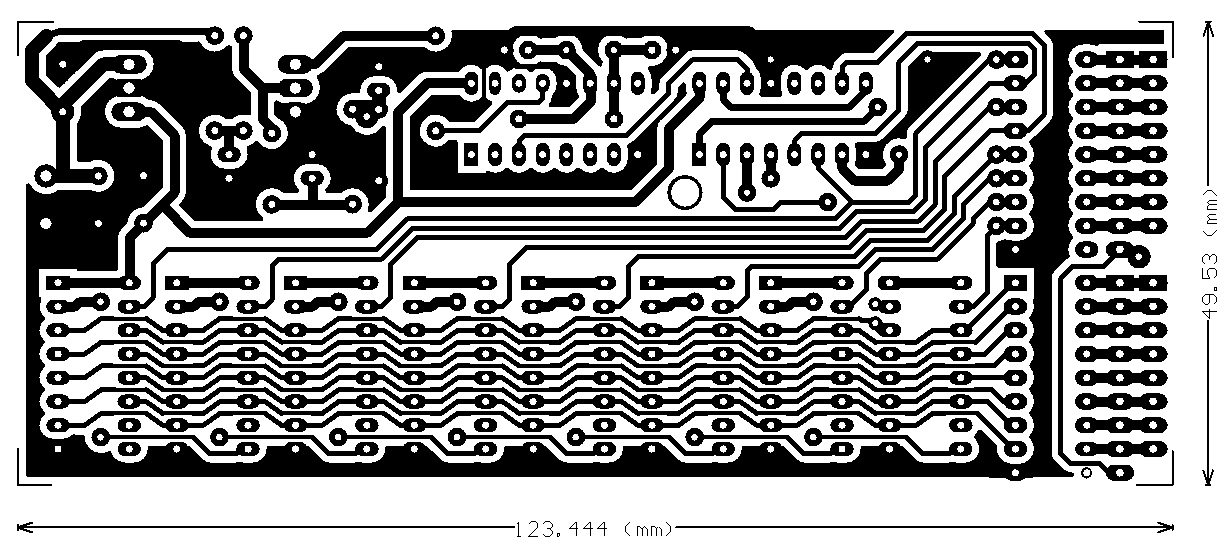

  Szablon do prasowania:), podane są dokładne wymiary aby można przeskalować obrazek.
    OBRAZEK BEZ SKALI !!!       (kliknij aby powiękrzyć)


Wykaz elementów:

Used Part Type           Designator Footprint
==== =================== ========== ==========
1    1M                  R7         AXIAL0.4
1    1N4148              D1         DIODE0.4
1    1k                  R2         AXIAL0.4
1    2,2uH               L1         AXIAL0.4
1    4MHz                X1         XTAL1
3    10uH                C3 C4 C5   RB-.1/.2
1    33V                 DZ         DIODE0.4
2    33p                 C1 C2      RAD0.1
2    100                 R1 R3      AXIAL0.4
2    100n                C9 C10     RAD0.2
1    1000uF/16V          C8         RB-.2/.4
1    4017                U12        DIP-16
1    4060                U11        DIP-16
8    4094                U1 U2 U3   DIP-16
                         U4 U5 U6
                         U7 U8
1    7805                U17        TO220V
1    CON2                Z1         ARK2
1    CON3                J4         HDR1X3
2    CON8                J1 J2      HDR1X8
2    CON9                RP1 RP2    HDR1X9
1    IRF520N             Q1         TO220V
2    ULN2803             U9 U10     DIP-18




A oto widok płytki w 3D :)

    Strona elementów     Strona lutowania
