Adapter USB-RS232

Jest typowa aplikacja układu FTDI FT232BM. Układ posiada pełny RS na złączu 2x5pin oraz sygnały TXD i RXD na złączu 3PIN. Sygnały posiadają poziom TTL, ponieważ układ przeznaczony jest do bezpośredniej współpracy z mikrokontrolerem. Układ posiada stabilizator LDO 3,3V do zasilania części IO, w ten sposób może być używany z systemami zasilanymi napięciem 5V jak i 3,3V. Wyboru napięcia dokonuje się zworą. Diody led sygnalizują transmisję TX i RX.
Adapter zmontowany jest na płytce drukowanej jednostronnej.

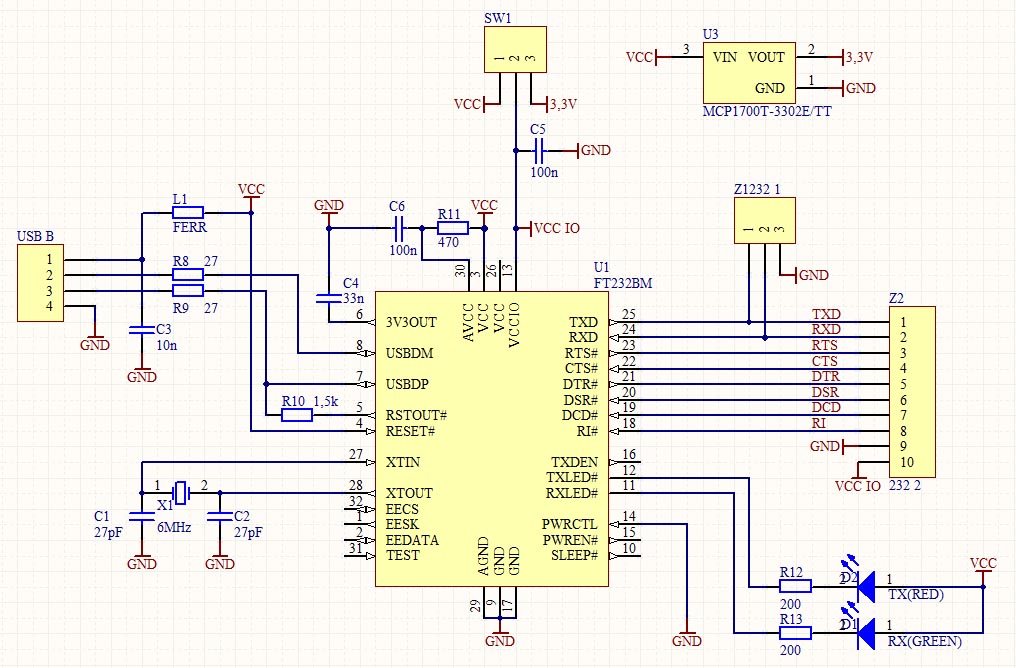

Schemat (kliknij aby powiększyć)

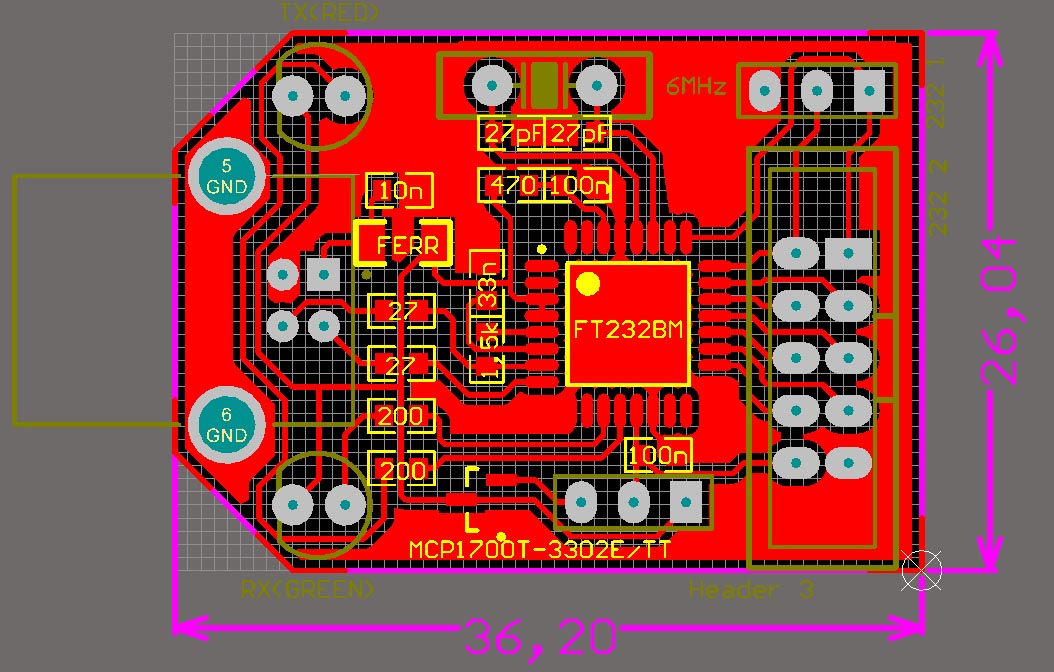

Płytka strona lutwania SMD (kliknij aby powiększyć)

Wykaz elementów:
1,5k -------------- 1 --- R10
100n -------------- 2 --- C5, C6
10n --------------- 1 --- C3
200 --------------- 2 --- R12, R13
HDR1X3 ------------ 1 --- Z1
HDR2X5 ------------ 1 --- Z2
27R --------------- 2 --- R8, R9
27pF -------------- 2 --- C1, C2
33n --------------- 1 --- C4
470R -------------- 1 --- R11
6MHz -------------- 1 --- X1
FERR -------------- 1 --- L1
FT232BM ----------- 1 --- U1
HDR1X3 ------------ 1 --- SW1
USB2.5-2H4D ------- 1 --- USB B
MCP1700T ---------- 1 --- U3
LED5MM green ------ 1 --- D1
LED5MM red -------- 1 --- D2

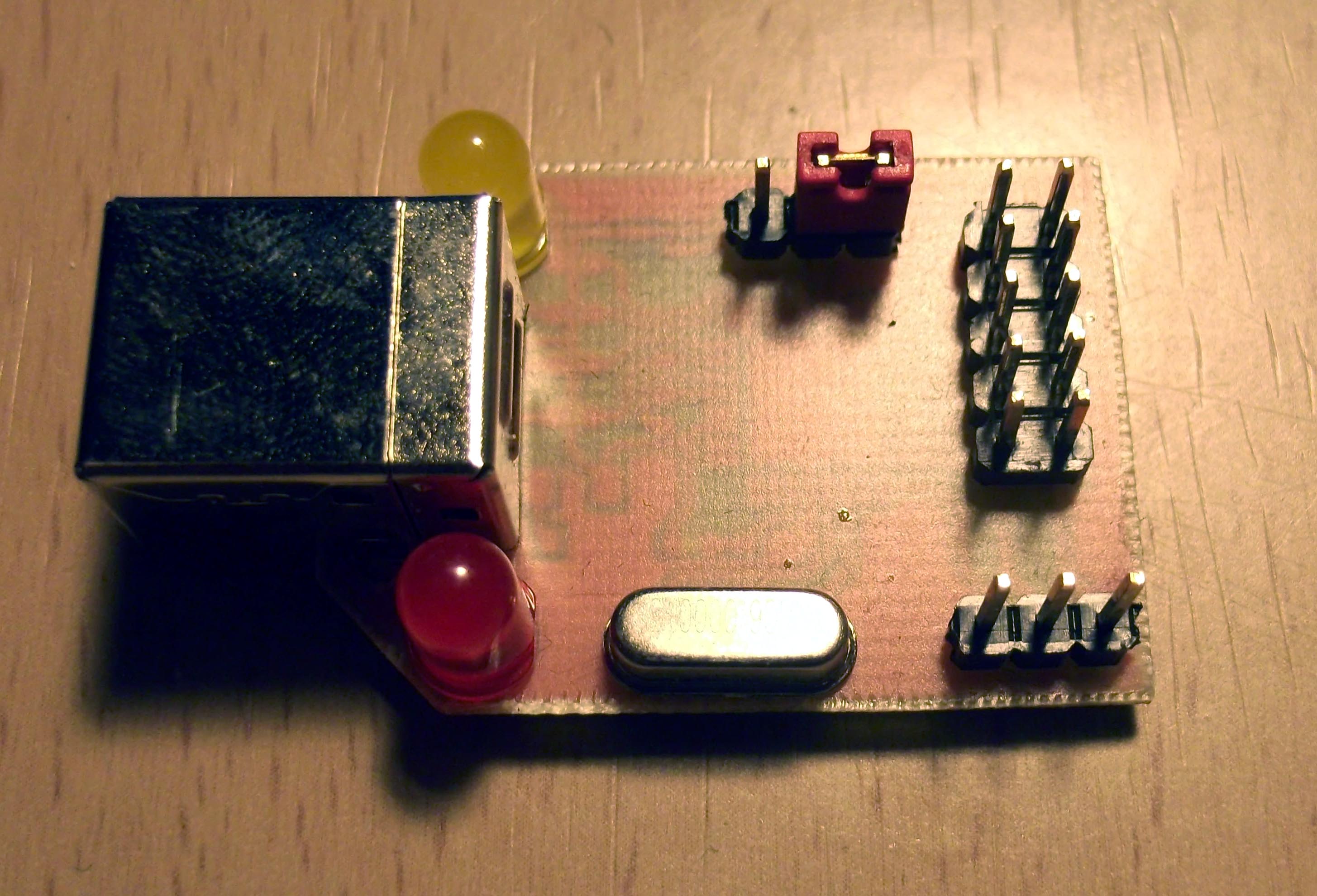

Zdjęcia gotowego układu:

(kliknij aby powiększyć)
