Parametry układu:
- mierzona częstotliwość 0,1-50 MHz
- rozdzielczość pomiaru 0,1 kHz
- napięcia wejściowe 0,5-1 V
- napięcie zasilania 8-15 V
- pobór prądu max. 300mA
- pomiar bezpośredni i prośredni z uwzględnieniem poprawki częstotliwości

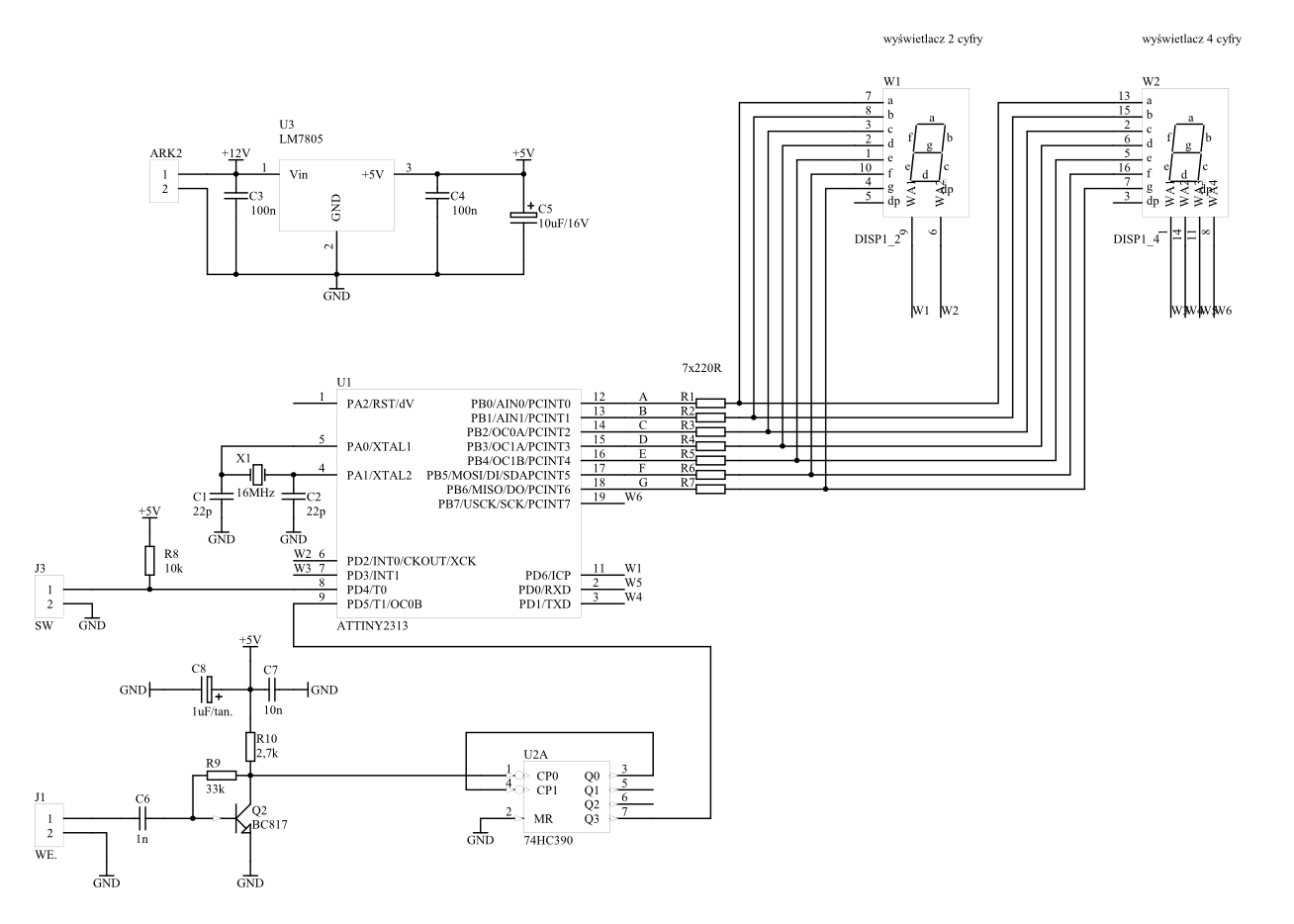

Schemat (kliknij aby powiększyć)

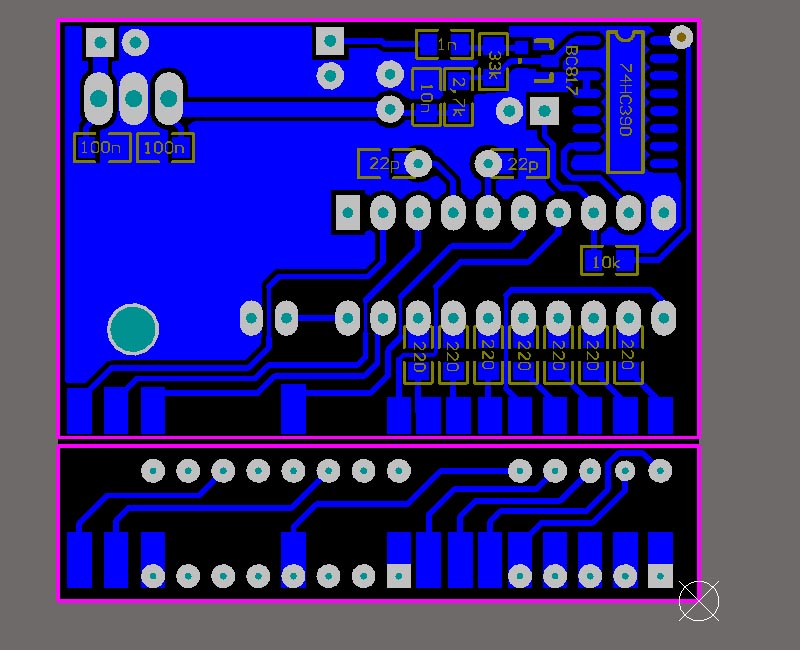

Płytka strona BOTTOM(kliknij aby powiększyć)

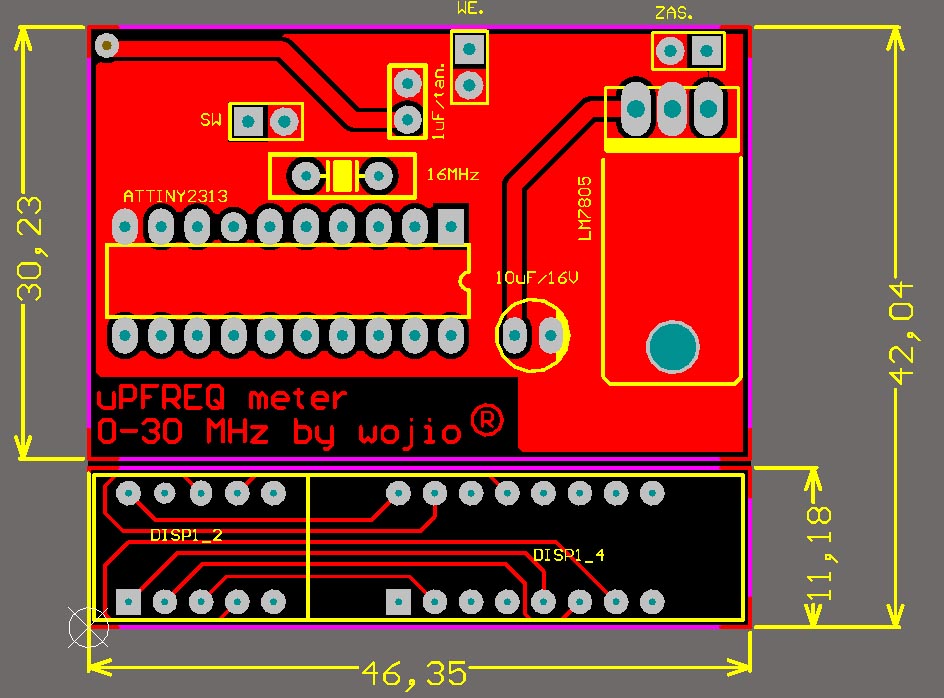

Płytka strona TOP
Opis układu:
Układ został zbudowany w oparciu i mikrokontroler ATTINY2313. Program został napisany w języku BASIC. Mierzony sygnał jest wzmacniany we wzmacniaczu zbudowanym na
tranzystorze BC817 (częstotliwoć wg producenta 100MHz). Wzmocniony sygnał trafia do dzielnika (1/2 układu 74hc390). "Obrobiony" sygnał jest podawany na wejście
T1 16 bitowego timera gdzie następuje zliczanie impulsów (timer jest skonfigurowany jako licznik). Timer 8 bitowy odpowiada za bramkowanie sygnału.
Czas jednego pomiaru to 100ms. Pomiary wykonywane są co 500ms, aby uniknąć migotania ostatniej cyfry. Wynik jest wyświetlany na sześciocyfrowym multipleksowanym
wyświetlaczu led. Katody wyświetlacza są zasilane bezpośrednio w portu mikrokontrolera. Wydajność prądowa portów jest na tyle duża, że bez problemów można w ten sposób zasilać wyświelacze.
Do wejścia PORTD.4 podłączony jest przycisk, którym można zmieniać tryb pomiaru oraz dokonywać niewielkich zmian w ustawieniach.
Aby wejść do menu ustawień należy przytrzymać przycisk w momencie włączenia zasilania. Wszystki ustawienia oraz ostatnio wybrany tryb pomiaru są zapamiętywane
w wewnętrnej pamięci EEPROM.

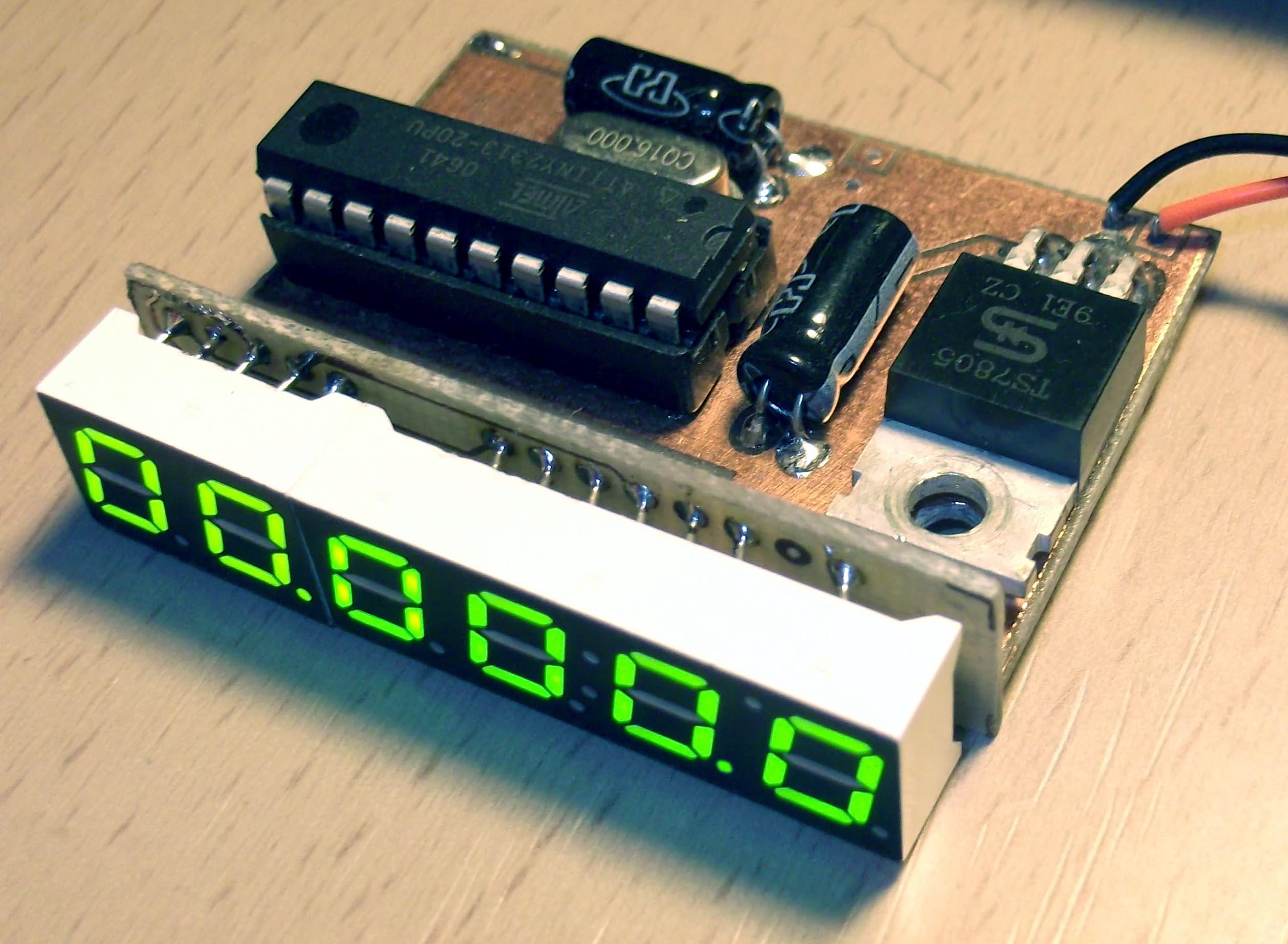

Układ zmontowany został na dwustronnej płytce drukowanej. Wyświetlacze zostały umieszczone na oddzielniej płytce, która została przylutowana do płyty główej
pod kątem 90 stopni za pomocą specjalnie przygotowanych pól lutowniczych.
Płytka strona BOTTOM(kliknij aby powiększyć)
Płytka strona TOP
(kliknij aby powiększyć)
