Termometr tmp 100

     Do popełnienia tej konstrukcji skłonił mnie sam czujnik tmp100.
tmp100 (Texas Instruments) jest właściwie odpowiednikiem parametrycznym czujnika DS18b20 (DALLAS), z tą różnicą że jest sterowany przez magistralę I2C.

Oto wybrane parametry czujnika:
- komunikacja szeregowa I2C
- rozdzielczość pomiaru 9-12 bitów, 0,5-0,0625 st.C
- dokładność 2st.C w zakresie -25 - +85 st.C
                      3st.C w zakresie -55 - 125 st.C
- pobór prądu 45uA, 0,1uA (standbay mode)
- napięcie zasilania 2,7-5,5V
- obudowa SOT23-6


     Zaletą tego czujnika jest szybka konwersja pomiaru. Od 40ms (dla 9 bitów) do 320ms (dla 12 bitów). Dla porównania Ds18b20 potrzerbuje ponad 800ms dla 12-sto bitowej rozdzielczości. Zaletą natomiast DALLAS'a jest magistrala 1Wire która może mieć nawet 80m, ale co kto woli.

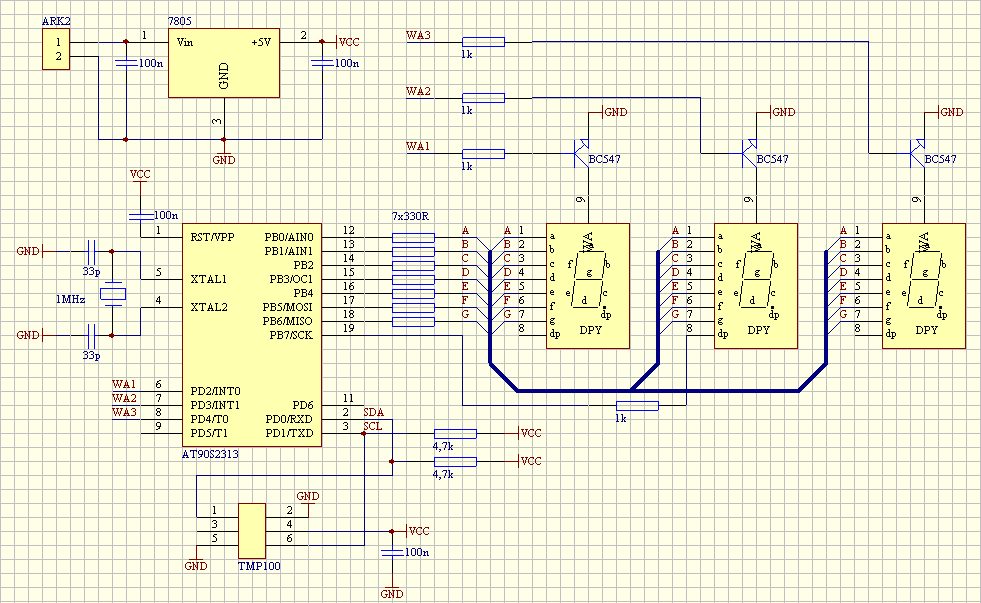

  Schemat (kliknij aby powiękrzyć)

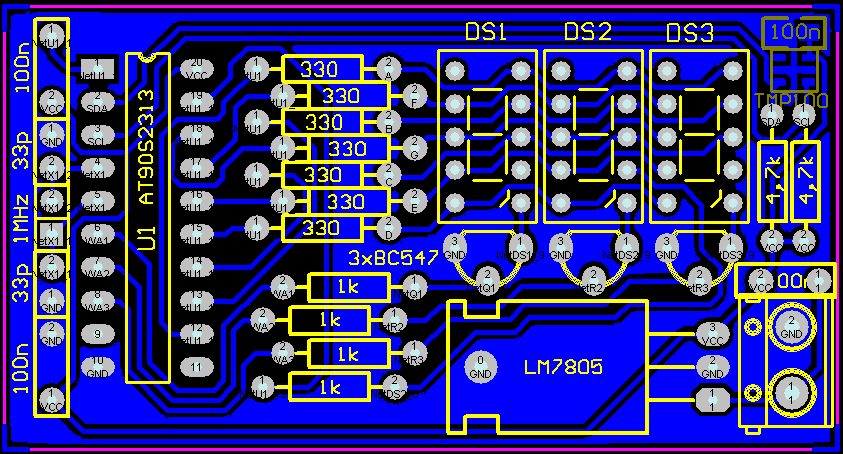

  Płytka (kliknij aby powiękrzyć)

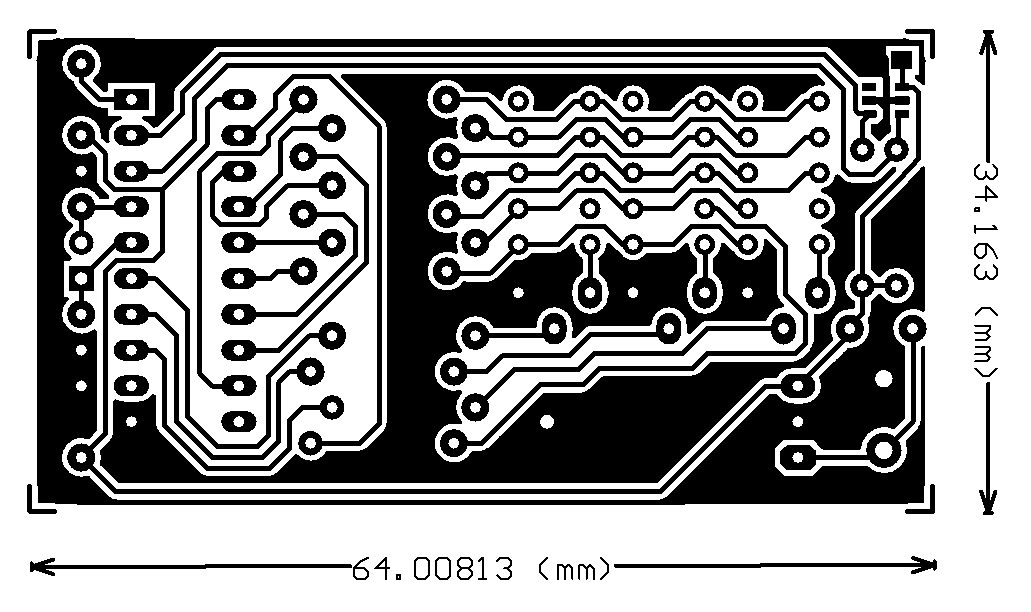

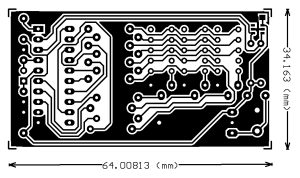

  Szablon do prasowania:), podane są dokładne wymiary aby można przeskalować obrazek.
      OBRAZEK BEZ SKALI !!!      (kliknij aby powiękrzyć)


Opis układu:
     Sercem układu jest popularny procesor AT90S2313 (obecnie nieprodukowany, zamiennik i odpowiednik pinowy to ATTiny2313) taktowany rezonatorem ceramicznym 1MHz. Program napisany w BASIC'u w środowisku BASCOM-AVR.
Ustrojem pomiarowym jest opisywany powyżej tmp100. zakres mierzonych temperatur 0-99st.C z dokładnością 0,5 st.C
Wynik pomiaru wyświetlany jest na 3-cyfrowym wyświetlaczu LED.
Czujnik został umieszczony na płytce w miarę możliwości z dala od elementów produkujących ciepło.
Całość jest zasilana napięciem 7-15V, poprzez stabilizator LM7805. Pobór prądu w granicach 50mA, więc ciepła jest mało i pomiar jest wiarygodny.
Płytka zrobiona metodą "żelazkową" i cynowana metodą HAL (Hot Air Level) w zakładzie produkcyjnym.
Wymiary płytki 34x64 mm.


Zastosowanie:
    Układ jest typowym termometrem pokojowym. Oczywiście po modyfikacji porogramowania (zakres temperatur ujemnych) i umieszczeniu w jakiejś szczelnej obudowie może być używany na zewnątrz.


Wykaz elementów:

330R ------------- 7 szt.
1k --------------- 4 szt.
4,7k ------------- 2 szt.
33p -------------- 2 szt.
100n ------------- 4 szt. (w tym jeden w obudowie 0805)
BC547 ------------ 3 szt.
tmp100 ----------- 1 szt.
AT90s2313 -------- 1 szt.
Wyświetlacz WA --- 3 szt.
Złącze ARK2 ------ 1 szt.

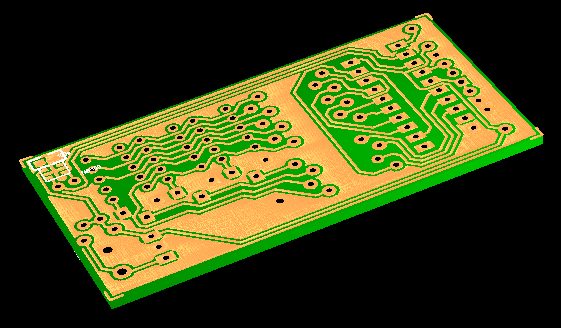

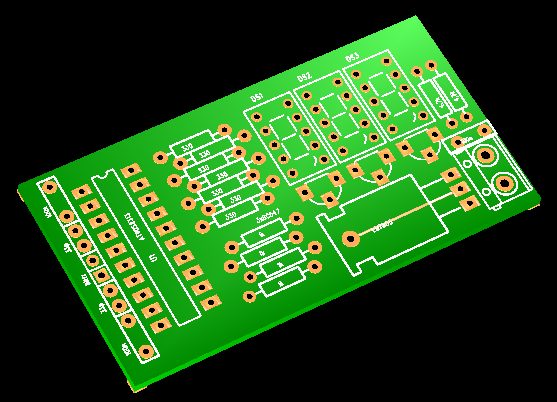

A oto widok płytki w 3D :)

    Strona druku     Strona elementów

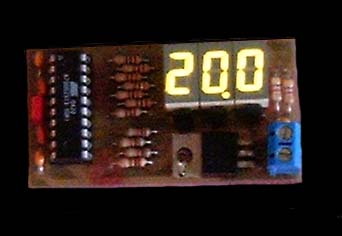

    Foto działającego układu
