Kolejny układ typu "gadet". Prawo jakotakie zabrania używania automatycznej sygnalizacji końca nadawania, ale układ bardzo uławia pracę przy dużych zakłóceniach i szumach.

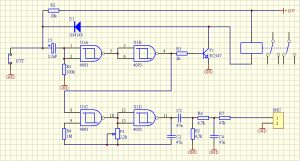

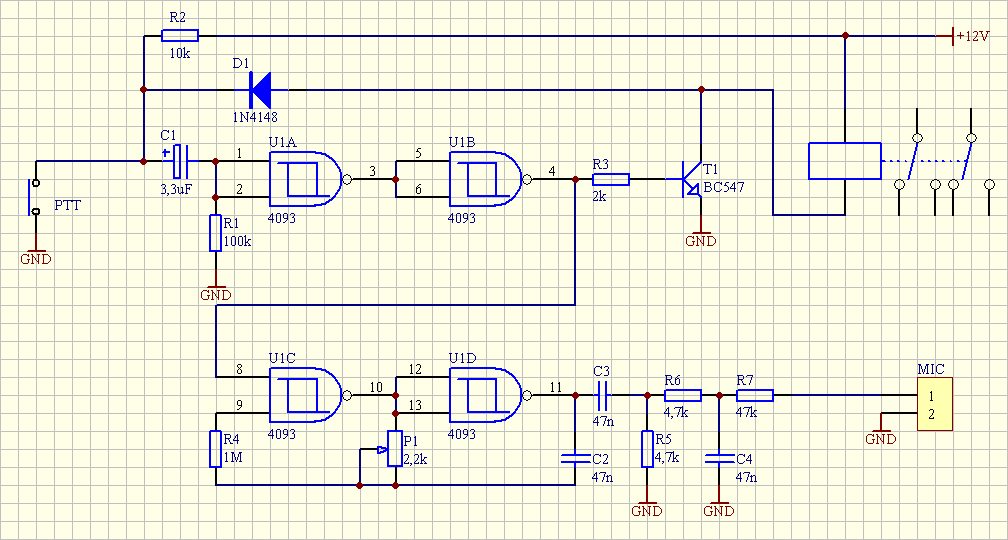

Schemat (kliknij aby powiękrzyć)

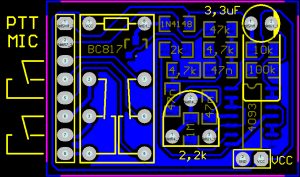

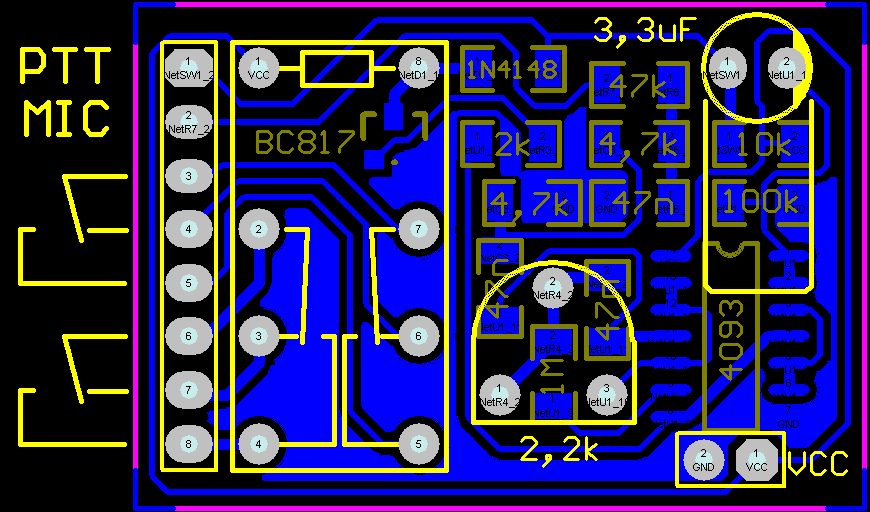

Płytka (kliknij aby powiękrzyć)

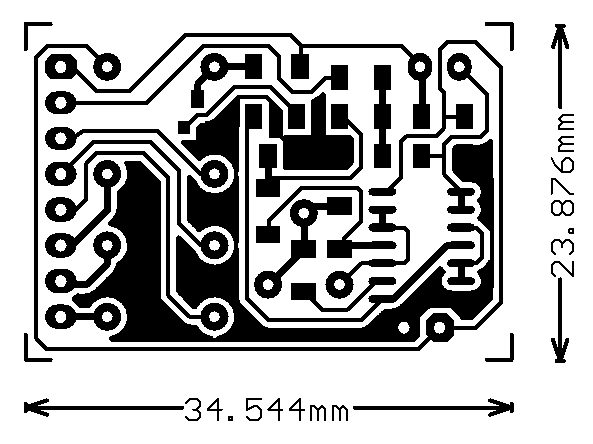

Szablon do prasowania:), podane są dokładne wymiary aby można przeskalować obrazek.
OBRAZEK BEZ SKALI !!!
(kliknij aby powiękrzyć)
Opis układu:
Układ bramek A i B podtrzymuje załączenie przekanika w momencie puszczenia przycisku PTT. Czas załączenia zależy od pojemności C1. Ten sam układ uruchamia generator akustyczny (bramki C, D) na czas określony przez C1. Elementy C3,C4 oraz R5-7 pełnią rolę fitru dolnoprzepustowego dla tonu podawanego na wejście mikrofonowe.
Przekanik zawiera dwie pary przełączanych styków, co wzupełności wystarcza. Styki są bezpośrednio wyprowadzone na złącze, co czyni układ niezwykle uniwersalnym.
Układ został zmontowany w technice SMD (poza paroma wyjątkami). Założenie było takie, aby można go było "wcisnąć" do każdego radia. udało mi się uzyskać wymiar płytki 34x24mm.Wysokośc ok 12mm ze względu na przekanik.
Układ działa praktycznie od razu. Potencjometrem można regulować wysokość tonu.
Podczas montażu nałeży starannie lutować elementy SMD, szczególnie układ scalony (łatwo o zwarcia).
Zastosowanie:
Koń jaki jest każdy widzi :)
Wykaz elementów:
1M (1206) ------------ 1 szt.
2k (1206) ------------ 1 szt.
4,7k (1206) ---------- 2 szt.
10k (1206) ----------- 1 szt.
47k (1206) ----------- 1 szt.
100k (1206) ---------- 1 szt.
2,2k (POT5x5) -------- 1 szt.
1N4148 (minimelf) ---- 1 szt.
47n (1206) ----------- 3 szt.
3,3uF (5x11) --------- 1 szt.
BC807 (sot-23) ------- 1 szt.
CD4093 (so-16) ------- 1 szt.
przekanik 12V ------- 1 szt.
złącza wg uznania

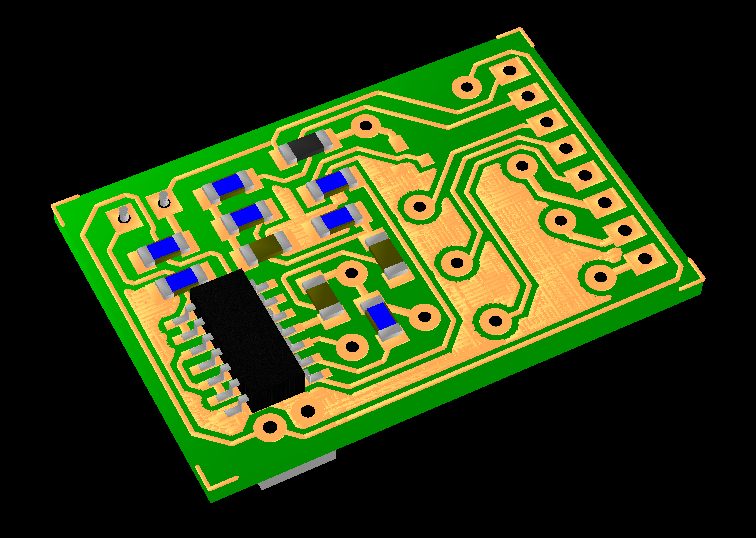

A oto tradycyjnie widok płytki w 3D :)
Strona elementów
