Termometr/programator termostatów DS1821 z interfejsem RS232
Ten projekt powstał jako narzędzie do komercyjnego projektu. Projektowałem kiedyś prosty termostat i było trzeba zaprogramować ok 1000 szt. termostatów DS1821. Zrodził się więc pomysł tego programatora.
Programator miał też funkcję pomiaru temperatury za pomocą DS1821, DS18b20, DS1820, wybieranych z menu.
Układ podłączany był do laptopa i komunikacja była realizowana poprzez terminal.

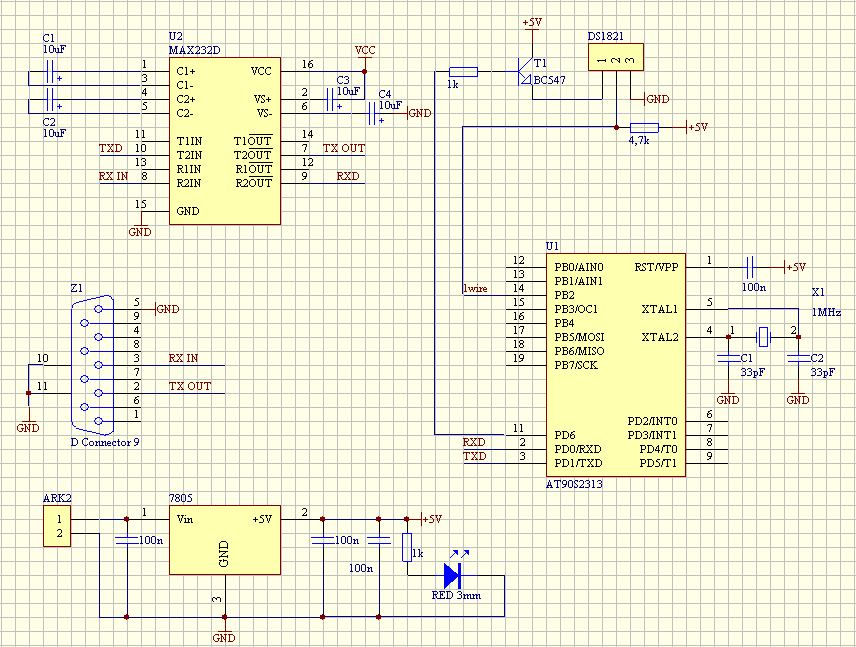

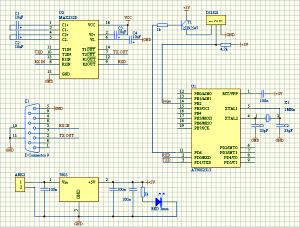

Schemat (kliknij aby powiękrzyć)

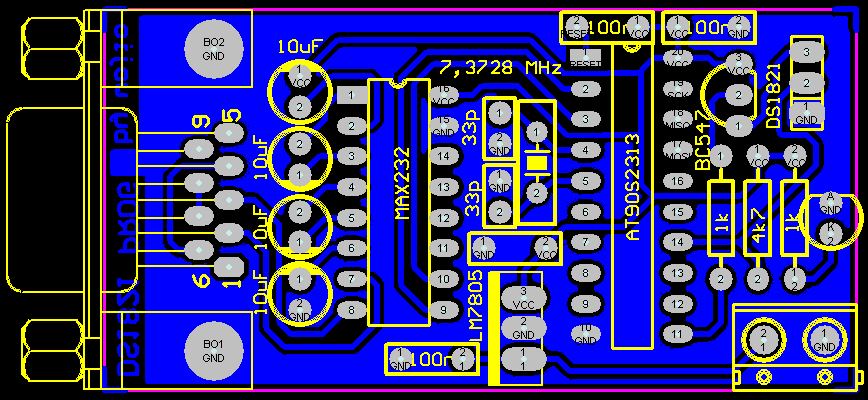

Płytka (kliknij aby powiękrzyć)

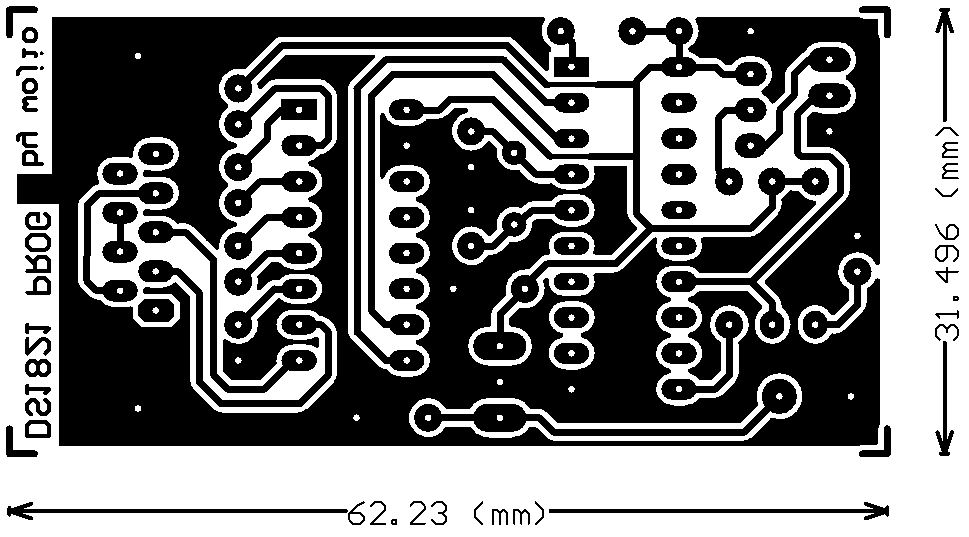

Szablon do prasowania:), podane są dokładne wymiary aby można przeskalować obrazek. OBRAZEK BEZ SKALI !!!
(kliknij aby powiękrzyć)
Opis układu:
Sercem układu jest popularny procesor AT90S2313 (obecnie nieprodukowany, zamiennik i odpowiednik pinowy to ATTiny2313) taktowany kwarcem 7,3728 MHz. Program napisany w BASIC'u w środowisku BASCOM-AVR.
Tranzystor BC547 zasila programowany termostat. Takie rozwiązanie jest konieczne ze względu na konieczność resetowania termostatu. Termostat po zaprogramowaniu nie ma możliwości komunikacji z procesorem, a pin2 jest wyjściem dla elementu wykonawczego. Aby przywrócić tryb komunikacji należy odłączyć zasilanie (trazystor BC547) , podać na pin2 16 impulsów zegarowych, następnie podać zasilanie na ok 100ms po czym jeszcze raz "zresetowac" termostat odłączając zasilanie.
Dioda LED sygnalizuje zasilanie układu.
Zasilanie 7-15V.

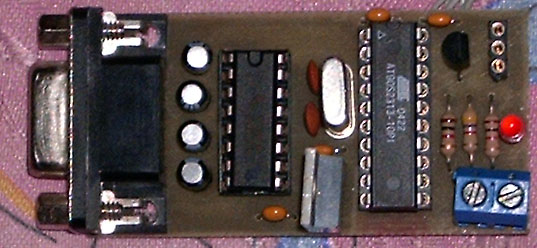

Płytka zrobiona metodą "żelazkową".
Zastosowanie:
Układ generalnie służy do programowania termostatów DS1821 w obudowie TO-92. Można jednak używać go jako termometru w połączeniu z DS1821 lub DS18b20/1820.
Płytka (kliknij aby powiękrzyć)
Szablon do prasowania:), podane są dokładne wymiary aby można przeskalować obrazek.
