żarówki LED do podświetlania zegarów


Dla wykonania dwóch (w przypadku MB W201) żarówek do podświetlania zegarów potrzebujemy:
- 4 szt. LED 3mm super jasne, jasność można dobrać "oko", ja akurat miałem takie
- 2 szt. rezystor 470-680 Ohm - u mnie 510 Ohm - rezystor koniecznie miniaturowy lub SMD w obudowie 1206
- stare oprawki od żarówek

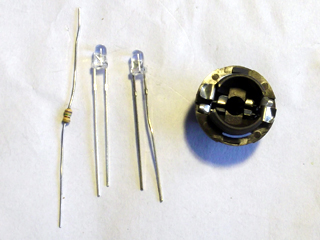

1.		to potrzebujemy

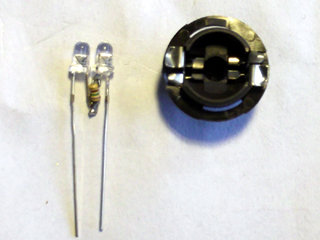

2.		diody lutujemy szeregowo z rezystorem w środku, rezystor lutujemy właśnie tak ponieważ potem ładnie wchodzi w centralny otwór w oprawie

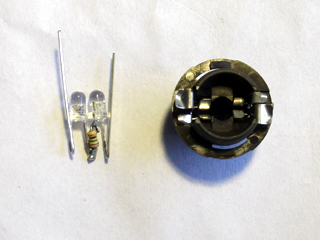

3.		wyprowadzenia krztałtujemy jak na zdjęciu

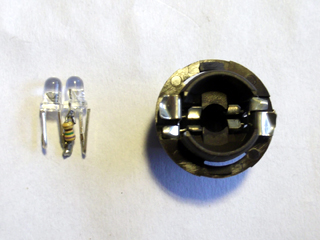

4.		ukrztałtowane wyprowadzenia ucinamy tak aby powstały elektrody pasujące w gniazdo oryginalnej żarówki

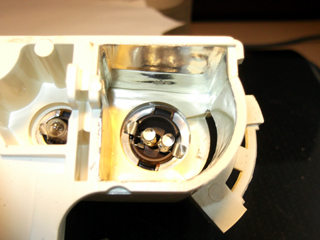

5.		wnękę żarówki wyklejamy odblaskową folią, aby jak najlepiej wykorzystać potencjał diod LED

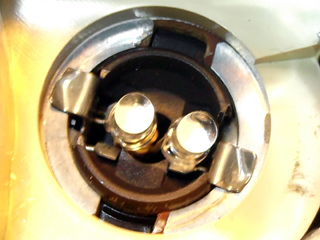

6.		a tak wygląga to w powiękrzeniu.

Diody w po umieszczeniu w oprawkach można zabezpieczyć klejem na gorąco, aby nie wysunęły się pod wpływem drgań.
Należy pamiętać że dioda to nie żarówka i ważna jest biegunowość. Musimy przed zamontowaniem zegarów w aucie sprawdzić czy nasze lampki świecą.
Jeśli któraś nie świeci, wyciągamy ją, obracamy o 180 stopni i wkładamy do gniazda - musi świecić :)

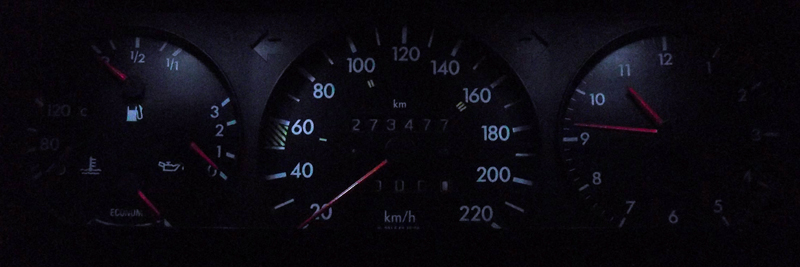

Efekt pracy poniżej :)
