Skala częstotliwości 1-15 MHz

     Układ jest modyfikacją jednego z kitów AVT (numeru nie pamiętam). Modyfikacja polega na dodaniu dwóch cyfr, zamianie dzielnika wejściowego 7490 na 74HC390 i dodaniu nowego wzmacniacza wejściowego.
Układ mierzy częstotliwość od 1MHZ do 15 MHz (praktycznie do ok. 25MHz) z rozdzielczością 1kHz. Niestety brak jest tu możliwości programowania wartości początkowej pomiaru, z tego względu można go używać jako prostego wskaŸnika częstotliwości.
Jeżeli ktoś chciałby używać go jako skali do TRX'a należałoby nie montować układów do wyświetlania megaherców ale zastąpić je wyświetlaczami, które będą na stałe podawaćte wartości. W takim przypadku mierzylibyśmy tylko kiloherce z VFO co jest w wielu przypadkach wygodnym rozwiązaniem.

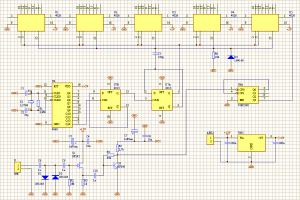

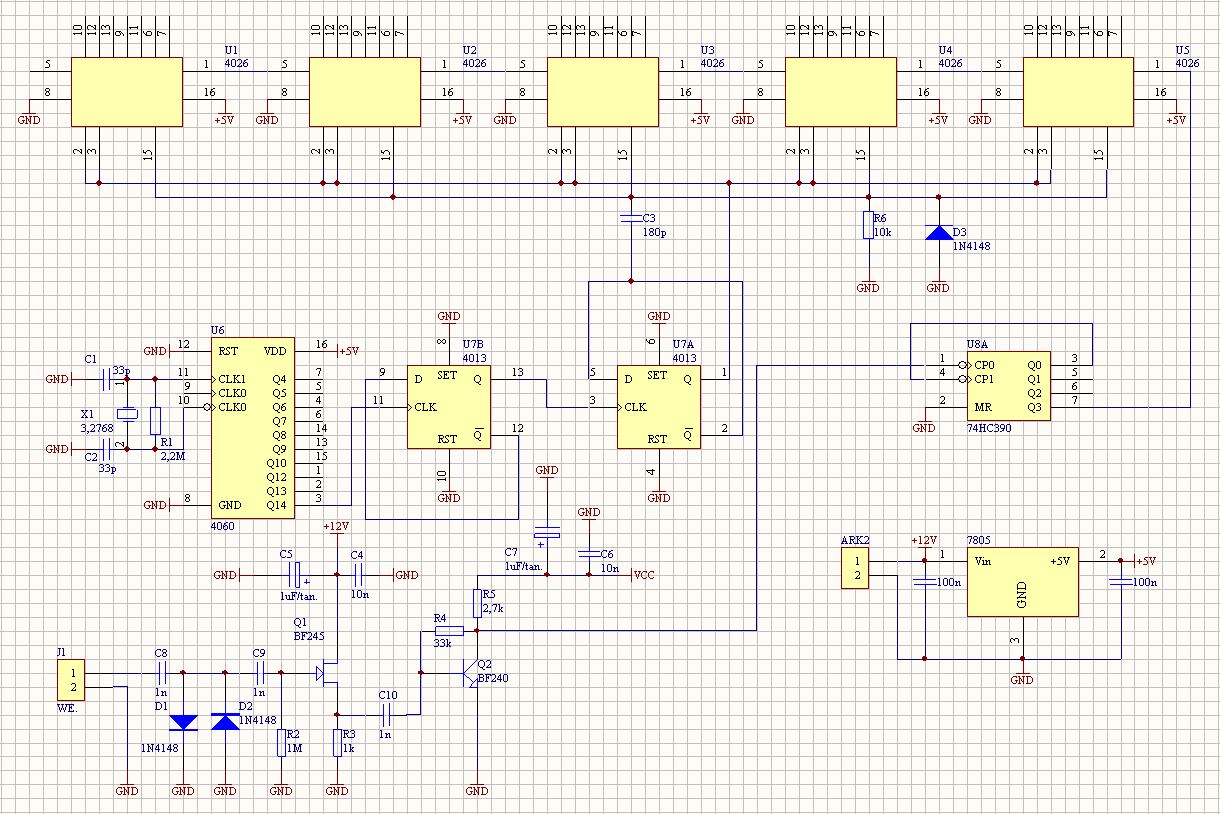

  Schemat (kliknij aby powiękrzyć)

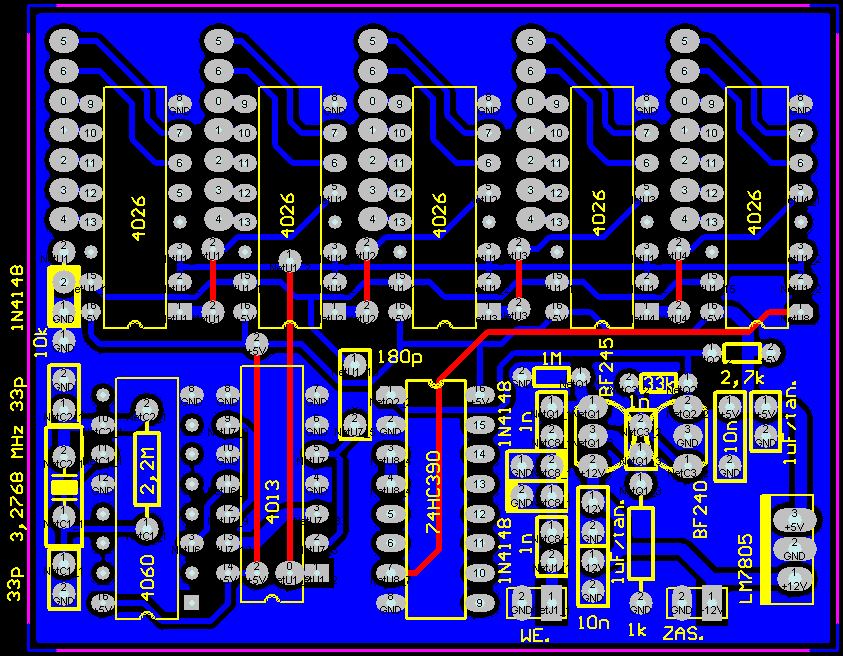

  Płytka (kliknij aby powiękrzyć)

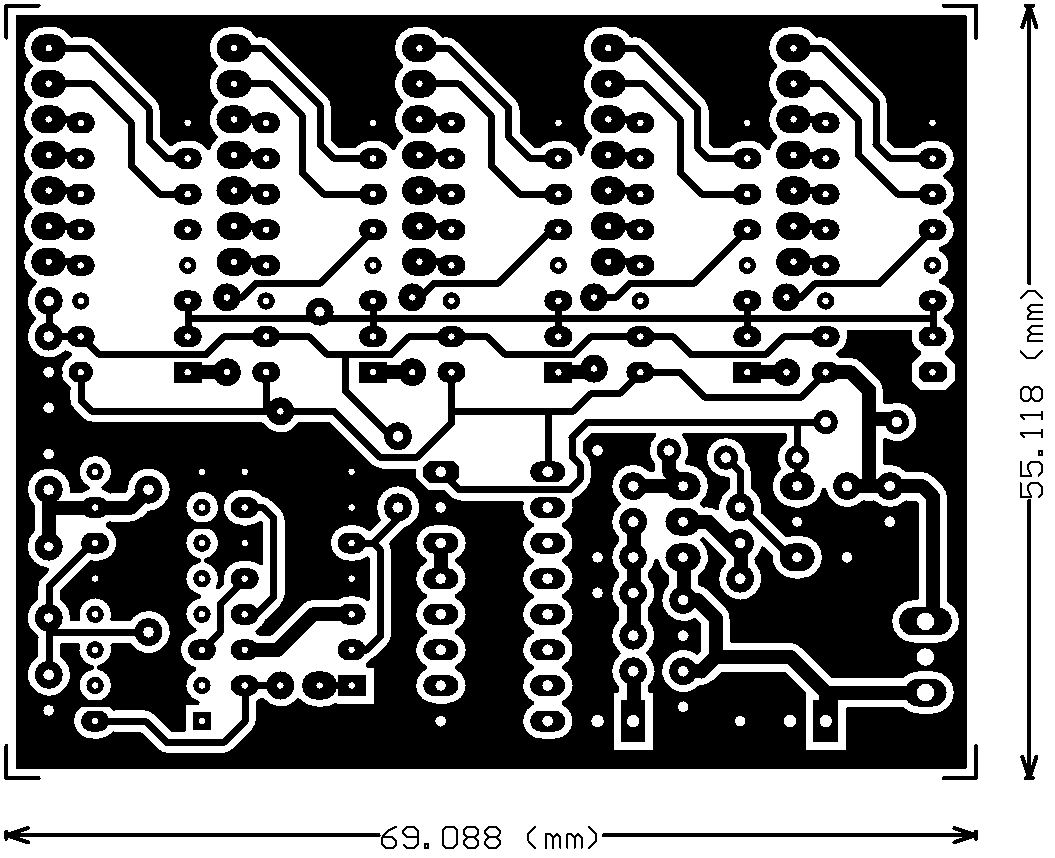

  Szablon do prasowania:), podane są dokładne wymiary aby można przeskalować obrazek.
     OBRAZEK BEZ SKALI !!!      (kliknij aby powiękrzyć)


Opis układu:
     W układzie zastosowano pięć liczników dekoderów CD4026. Układ ten jest licznikiem i jednocześnie sterownikiem wyświetlacza LED. Reszta układu jest na tyle czytelna, że nie wymaga więkrzego omówienia. W dużym skrócie układy 4060 i 4013 generują sygnał bramkujący i resetujący liczniki, 74HC390 jest dzielinikiem przez 10, BF245 jest wzmacniaczem wejściowym, a BF240 dopasowuje sygnał wejściowy do poziomu TTL i dodatkowo pełni rolę bufora.
Wyświetlacze zostały połączone z płytką za pomocą odcinków przewodu bez rezystorów ograniczających (przy zasilaniu układów napięciem 5V rezystory są zbędne).
Układ jest zasilany napięciem 12V, część cyfrowa napięciem 5V za pośrednictwem stabilizatora LM7805 (napięcie 12V zasila wzmacniacz wejściowy).
Płytka zrobiona metodą "żelazkową".



Zastosowanie:
     Według uznania :)


Wykaz elementów:

1k --------------- 1 szt.
2,7k ------------- 1 szt.
10k -------------- 1 szt.
33k -------------- 1 szt.
1M --------------- 1 szt.
2,2M ------------- 1 szt.
33p -------------- 2 szt.
180p ------------- 1 szt.
1n --------------- 3 szt.
10n -------------- 2 szt.
11uF/16V (tan.) -- 2 szt.
1N4148 ----------- 3 szt.
BF240 ------------ 1 szt.
BF245 ------------ 1 szt.
CD4026 ----------- 5 szt.
CD4060 ----------- 1 szt.
CD4013 ----------- 1 szt.
74HC390 ---------- 1 szt.
LM7805 ----------- 1 szt.
3,2768 MHz ------- 1 szt.
Złącze ARK2 ------ 1 szt.

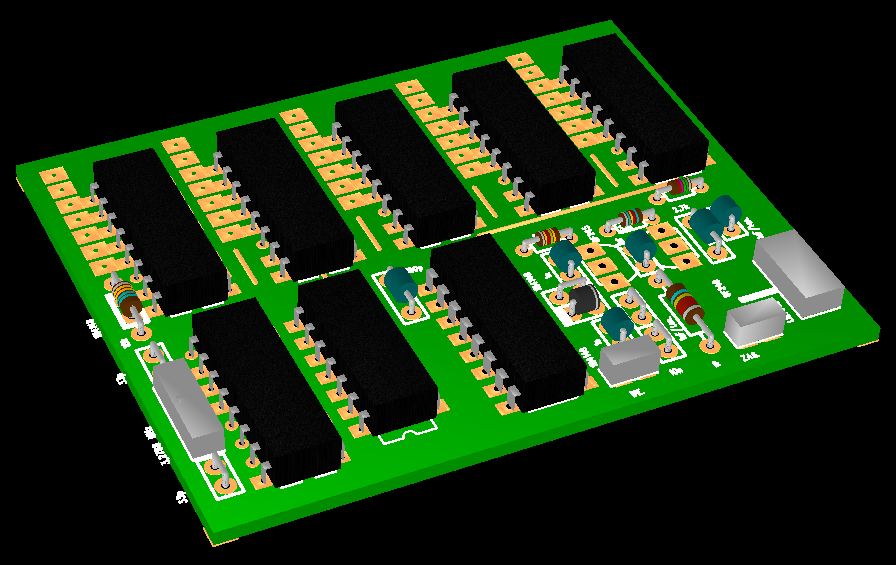

A oto widok płytki w 3D :)

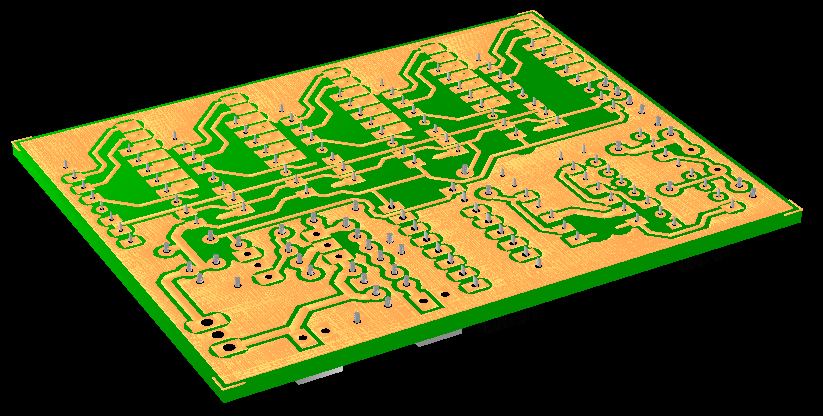

    Strona elementów     Strona lutowania

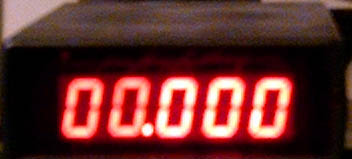

     bez pomiaru

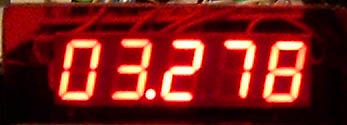

     pomiar generatora wewnętrznego

     tylna strona obudowy
