Programowalna skala częstotliwości 0,1-50 MHz

Ten układ jest modyfikacją układu z Nowego Elektronika. Ze swojej strony dodałem możliwość programowania wartości początkowej oraz przełącznik zliczania góra/dół.
Układ idelnie nadaje się do zastosowania jako skala częstotliwości do TRX'a (możliwość programowania wartości początkowej oraz zliczanie góra/dół).
Po dodaniu modułu programującego można ustawić kilka wartości początkowych i używać miernika przy różnych częstotliwościach pośrednich.

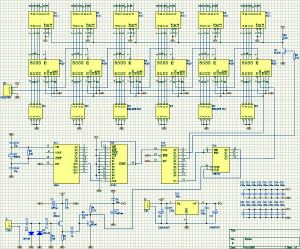

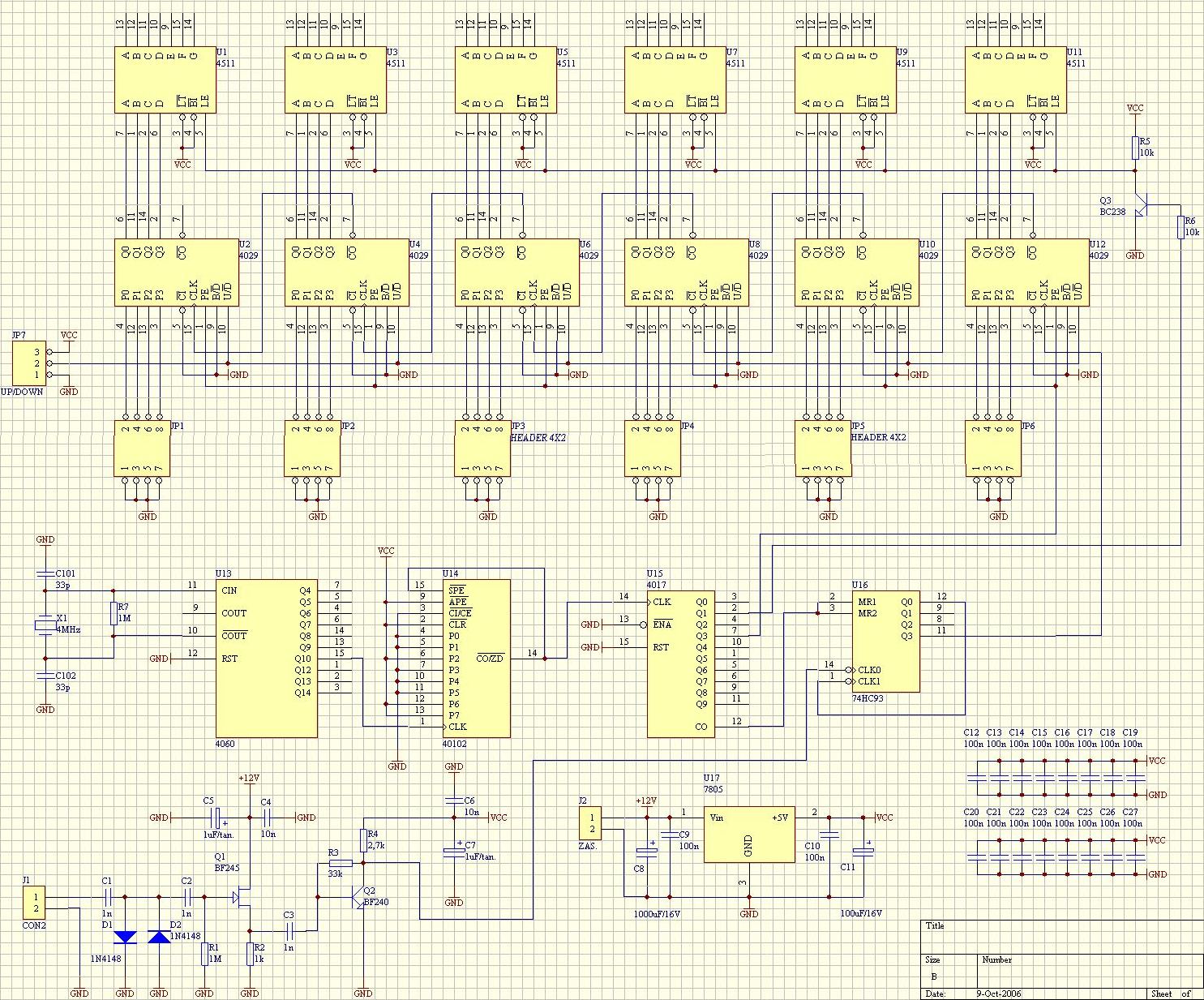

Schemat (kliknij aby powiękrzyć)

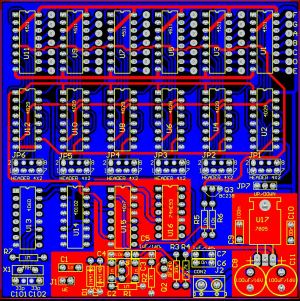

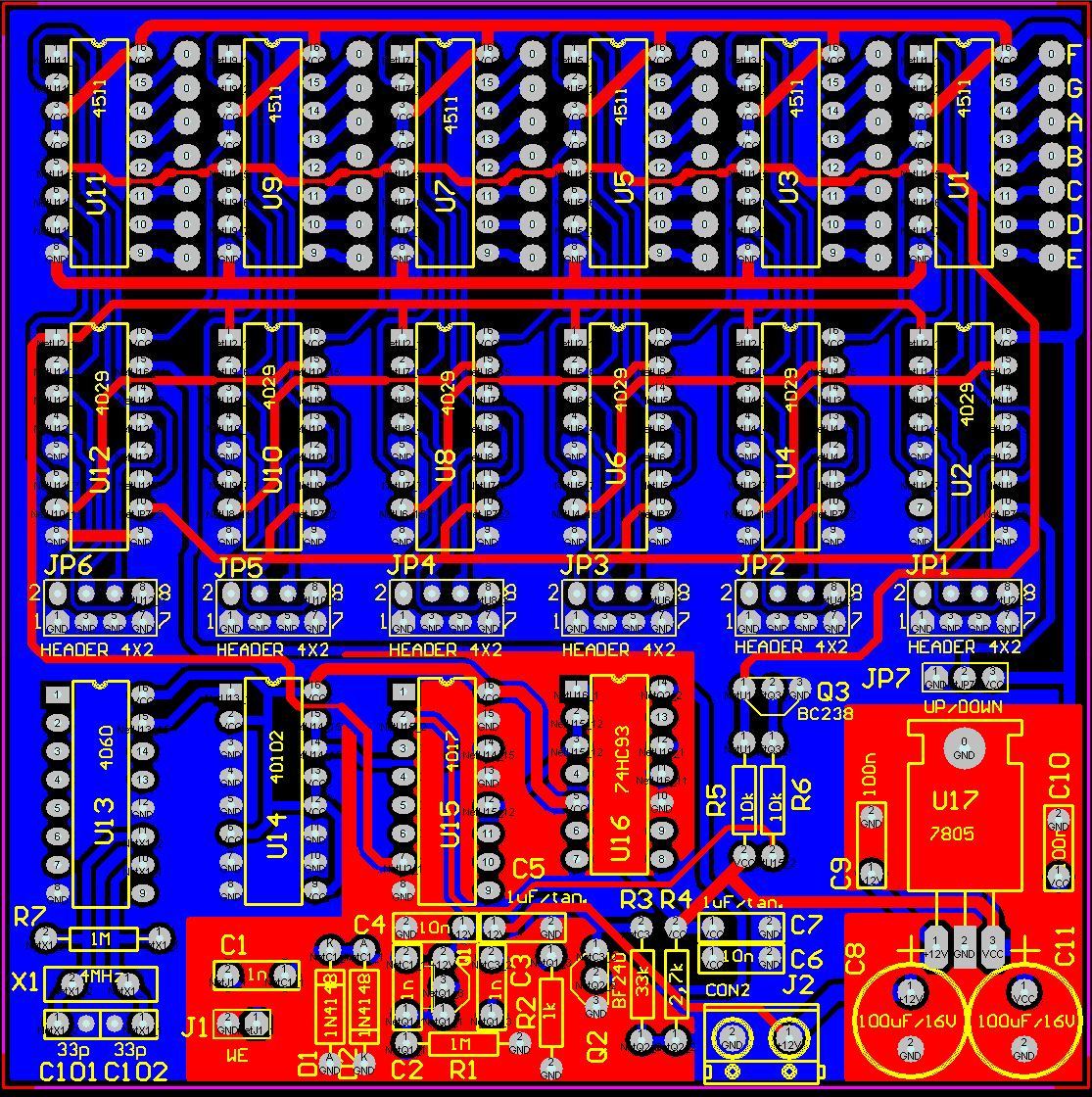

Płytka (kliknij aby powiękrzyć)

Szablon do prasowania:)

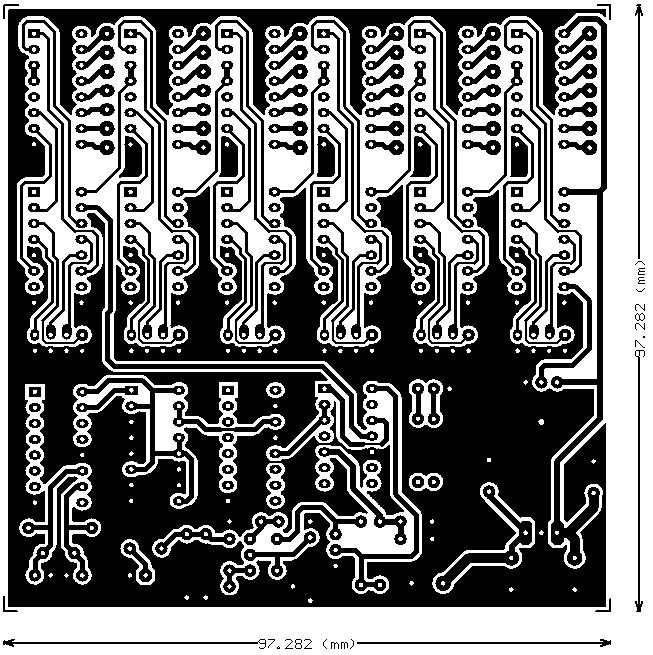

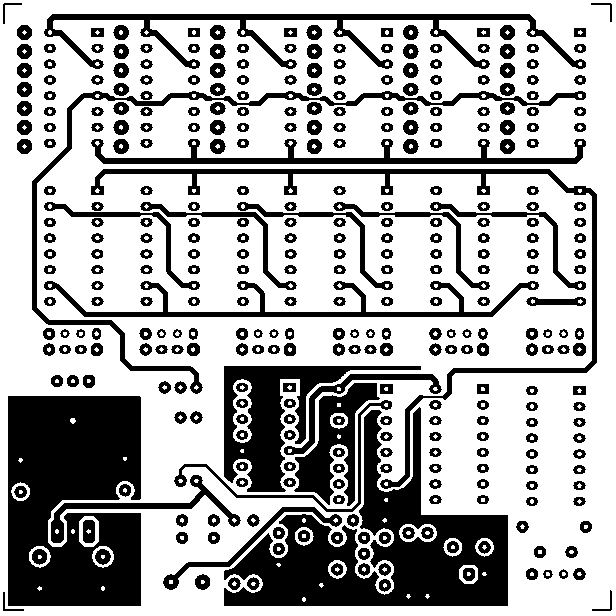

           OBRAZEK BEZ SKALI !!!              Kolejno warstwy bottom i top (kliknij aby powiękrzyć)

Opis układu:
     Układ w sumie nie wymaga omówienia. Kodowanie wartości początkowej odbywa się poprzez zwieranie do masy (low) lub do plusa zasilania (high) odpowiednich pinów przy licznikach 4029. Wyświetlacze LED (WK) podłączono za pomocą krótkich odcinków przewodu i dolutowując szeregowo do każdego segmentu rezystora ograniczającego (330-470R).
     Płytka zrobiona metodą "żelazkową".
Wykonanie płytki wymaga nieco wprawy ze względu na dwustronność, ale jest to do zrobienia. Przejścia między warstwami zrealizowane są na wyprowadzeniach elementów, dlatego też należy odpowiednie końsówki lutować dwustronnie. Kondensatory filtrujące 100n lutujemy "w powietrzu".

Zastosowanie:
     Według uznania :)

Wykaz elementów:

il.szt.
2
2
1
3
2
1
6
1
6
2
2
1
2
1
18
1
1
1
6
1
6
1
1
1
1
1
2
1
6

typ
1M
1N4148
1k
1n
1uF/tan.
2,7k
4 HEADER
4MHz
LED - WK
10k
10n
33k
33p
74HC93
100n
100uF/16V
1000uF/16V
4017
4029
4060
4511
7805
4010
BC238
BF240
BF245
CON2
HEADER 3
HEADER 4X2

numer
R1 R7
D1 D2
R2
C1 C2 C3
C5 C7
R4
JP7 - JP12
X1
W1 - W6
R5 R6
C4 C6
R3
C101 C102
U16
C9 C10 C12 - C27
C11
C8
U15
U2 U4 U6 U8 U10 U12
4060
U1 U3 U5 U7 U9 U11
U17
U14
Q3
Q2
Q1
J1 J2
JP13
JP1 JP2 JP3 JP4 JP5 JP6

obudowa
AXIAL0.4
DIODE0.4
AXIAL0.4
RAD0.2
RAD0.1
AXIAL0.4
HDR1X4
XTAL1
HDR1X8
AXIAL0.4
RAD0.2
AXIAL0.4
RAD0.1
DIP-14
RAD0.2
RB-.2/.4
RB-.2/.4
DIP-16
DIP-16
DIP-16
DIP-16
TO-220
DIP-16
TO-92A
TO-92A
TO-92A
HDR1X2
HDR1X3
HDR2X4

A oto widok płytki w 3D :)

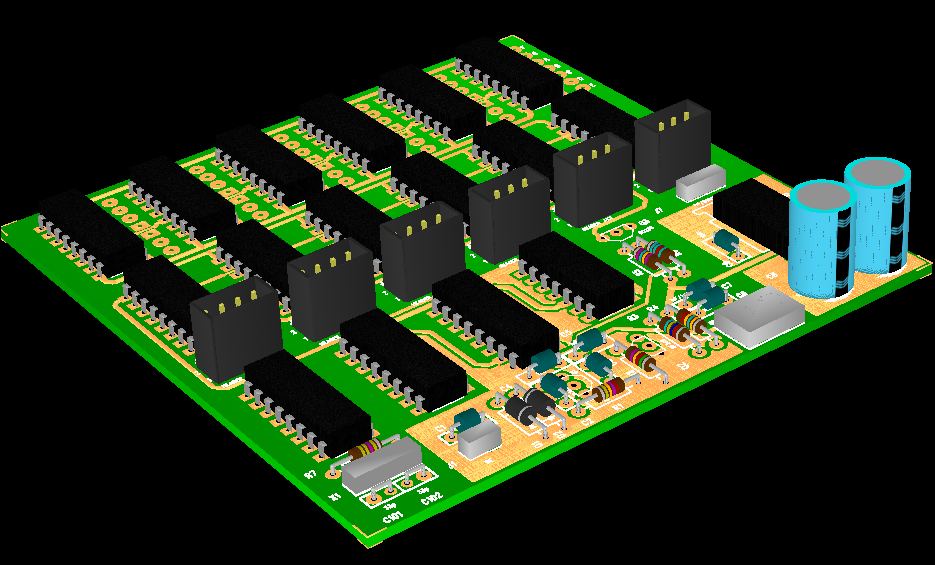

Strona elementów

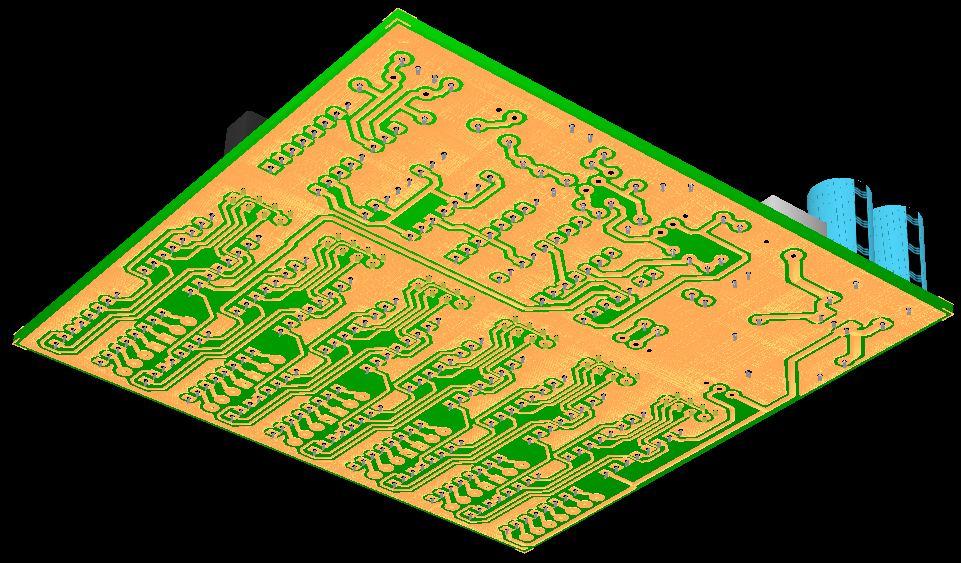

Strona lutowania
