Oto kolejny projekt z cyklu pomiarów temperatury .
Termometr powstał z myślą o pomiarze temperatury wewnątrz i na zewnąrz pomieszczenia.
W układzie zostały użyte czujniki DS18b20.
Oto wybrane parametry czujnika:
- komunikacja szeregowa 1wire
- rozdzielczość pomiaru 9-12 bitów, 0,5-0,0625 st.C
- dokładność 2st.C w zakresie -25 - +85 st.C
3st.C w zakresie -55 - 125 st.C

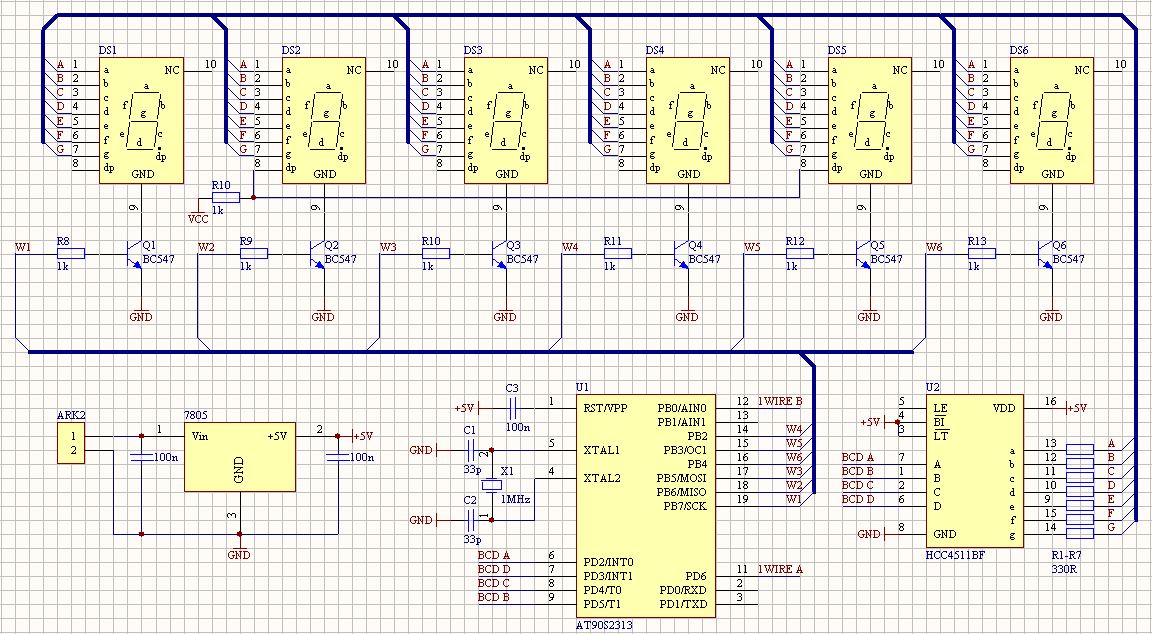

Schemat (kliknij aby powiękrzyć)

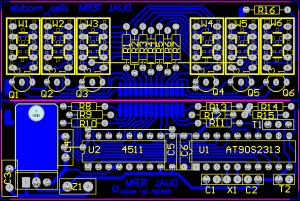

Płytka (kliknij aby powiękrzyć)

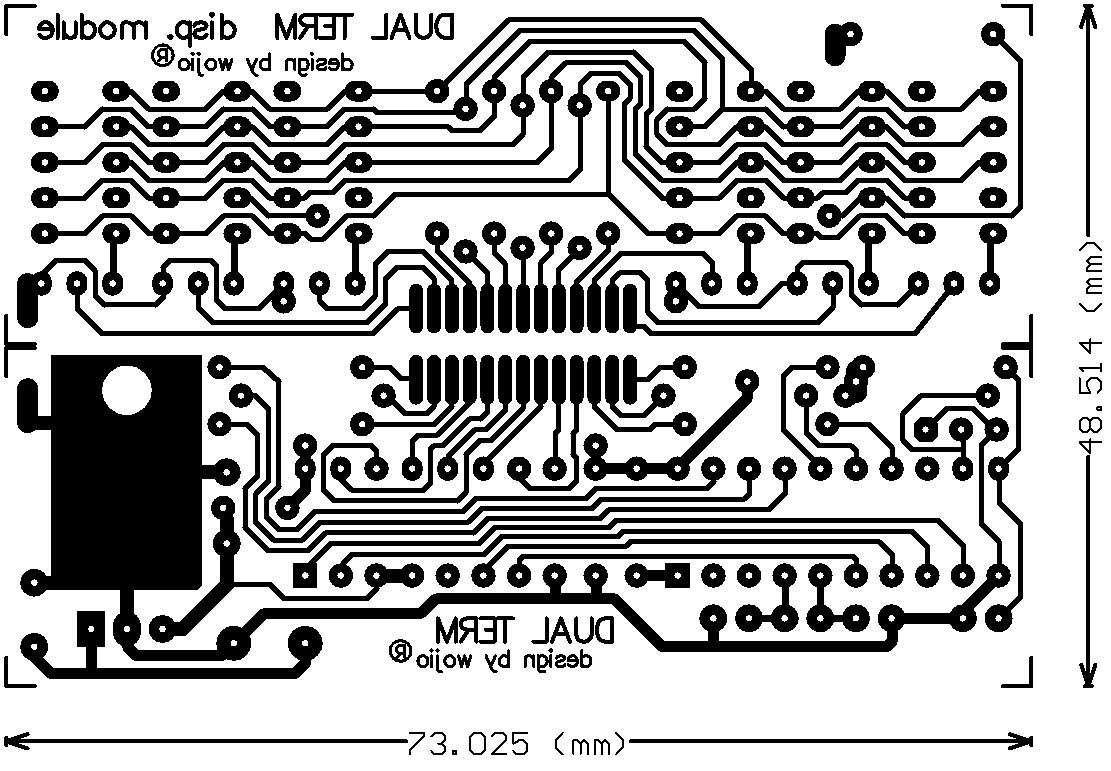

Szablon do prasowania:), podane są dokładne wymiary aby można przeskalować obrazek. OBRAZEK BEZ SKALI !!!
(kliknij aby powiękrzyć)
Opis układu:
Sercem układu jest popularny procesor AT90S2313 (obecnie nieprodukowany, zamiennik i odpowiednik pinowy to ATTiny2313) taktowany rezonatorem ceramicznym 1MHz. Program napisany w BASIC'u w środowisku BASCOM-AVR.
Ustrojem pomiarowym jest opisywany powyżej DS18b20 w ilości dwóch sztuk (jeden bezpośrednio na płytce, drugi - zewnętrzny). zakres mierzonych temperatur 0-99st.C z dokładnością 0,5 st.C
Wynik pomiaru wyświetlany jest na podwójnym 3-cyfrowym wyświetlaczu LED.
Czujnik został umieszczony na płytce w miarę możliwości z dala od elementów produkujących ciepło.
Całość jest zasilana napięciem 7-15V, poprzez stabilizator LM7805. Pobór prądu w granicach 50mA, więc ciepła jest mało i pomiar jest wiarygodny.
Układ został zmontowany na dwóch płytkach drukowanych. Pierwsza płytka zawiera wyświetlacz i elementy towarzyszące. Na drugiej płytce umieszczono procesor i elementy sterujące wyświetlaczem. Wyświetlacz jest sterowany poprzez dekoder CD4511, a poszczególne cyfry są multipleksowane bezpośrednio z portu mikroprocesora przez tranzystory BC547.
Obie płytki zostały połączone za pomocą kawałka taśmy IDC.
Płytka zrobiona metodą "żelazkową".
Zastosowanie:
Układ jest typowym termometrem pokojowym. Oczywiście po modyfikacji porogramowania (zakres temperatur ujemnych) i umieszczeniu w jakiejś szczelnej obudowie może być używany na zewnątrz.

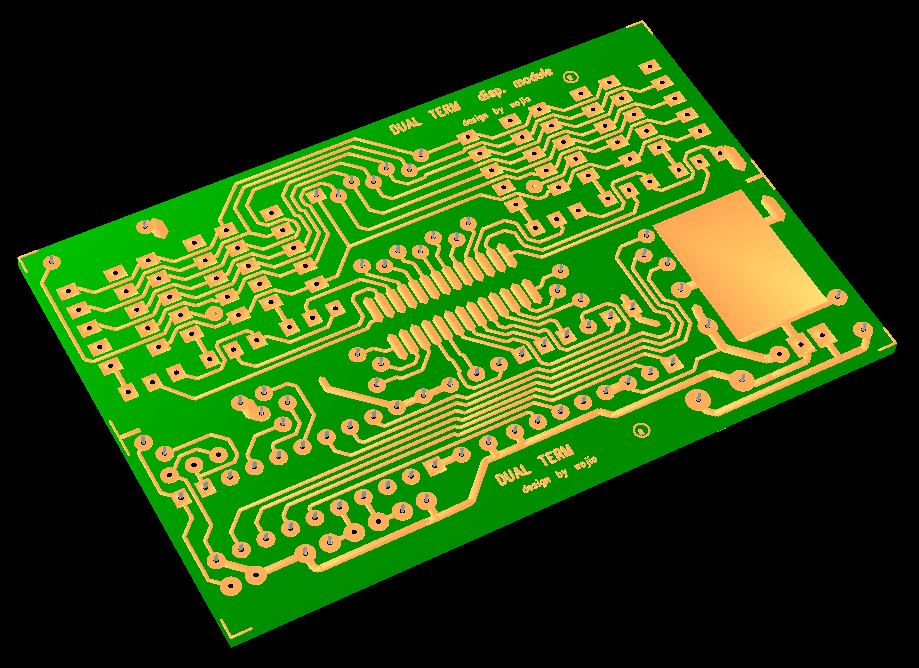

Płytka (kliknij aby powiękrzyć)
Szablon do prasowania:), podane są dokładne wymiary aby można przeskalować obrazek.
